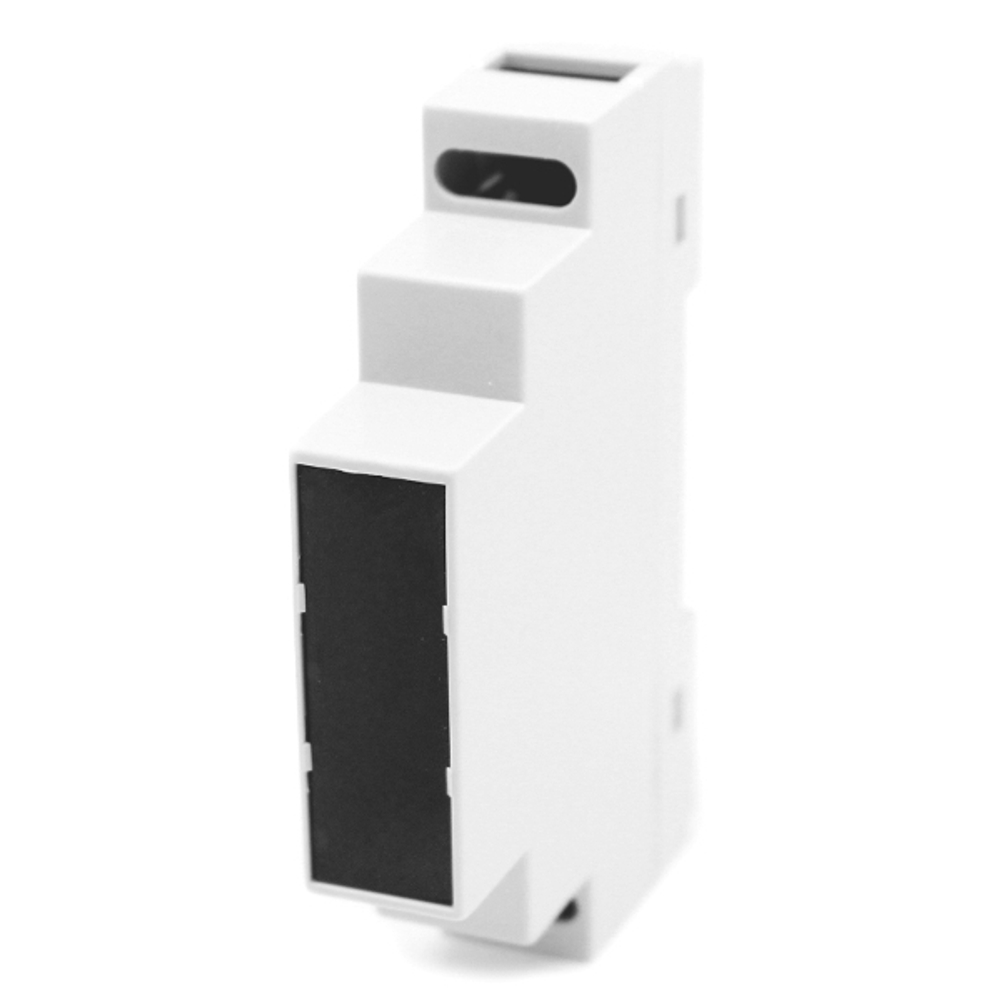

Силовое реле 16А/250В на DIN-рейку (BM8070D)
| Артикул | BM8070D |
| Производитель | Мастер Кит |
| Бренд | Нет бренда |
| Тип | Радиоконструкторы и модули |
Описание
Позволяет подключать мощную нагрузку (обычно обогреватели) к блоку СМС-управления BM8039D, реле времени MP350 и многим другим. Реле управляется либо подачей напряжения 12 В на разъемы питания, либо при включенном питании сигналом от 3 В (высоким уровнем), поступающим от блока управления. На выходе установлено надежное реле с перекидным контактом. Устройство предназначено для крепления на DIN рейку.
Технические характеристики
| Напряжение питания (В) | 12 |
| Напряжение коммутации (В) | 250 |
| Максимально допустимый ток нагрузки (А) | 16 |
| Вес | 307 |
Особенности

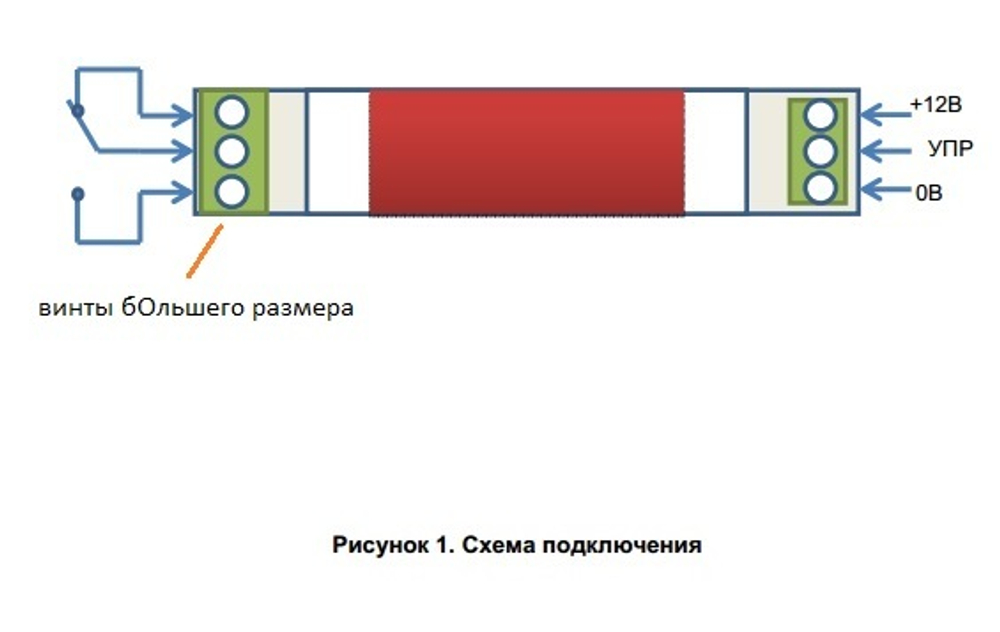

- С одной стороны блока выведены силовые клеммы большего размера, с другой - сигнальные клеммы меньшего размера.
- Блок имеет прозрачное окно, за которым расположен индикатор. Таким образом, когда реле активировано, светодиод-индикатор будет светиться красным свечением.
- Блоком BM8070D можно управлять сигналом от 3В/10мА и его можно подключать к блоку BM8039D.
- Управление реле инверсное, это значит, что при подаче нуля реле будет открываться, а если на вход будет подаваться более 3 В, то реле будет закрываться. Соответственно, при конфигурировании BM8039D следует настроить соответствующий выход управления в инверсный режим.
- Рекомендуемая нагрузка на контакты реле не более 2 кВт.
