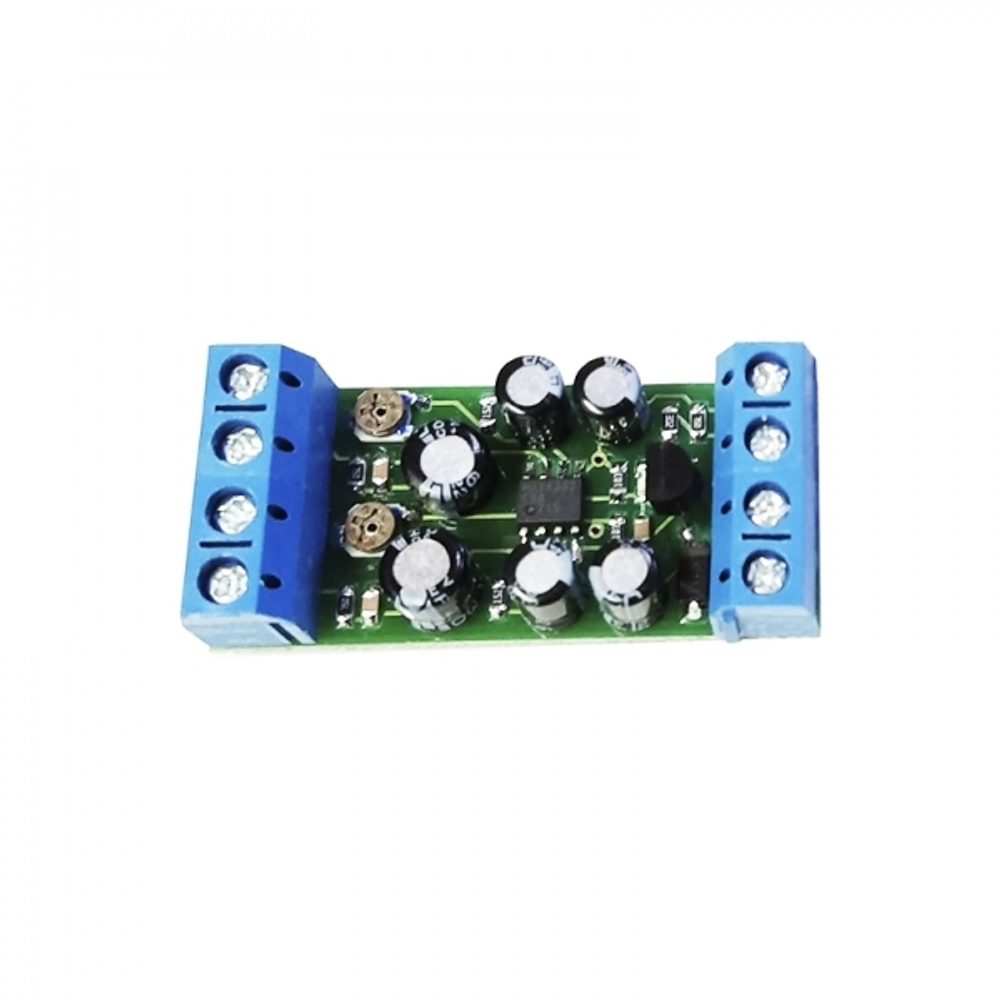

BQ0102 Усилитель-разветвитель видео сигнала на 2 канала (готовый модуль)

Артикул BQ0102
1290 руб × = 1290 руб
13 бонусов

Бонусы: 1 бонус равен 1 рублю. Накопленные бонусы можно использовать при оплате в будущих заказах. Подробнее

Описание

Усилитель-разветвитель видеосигнала предназначен для распределения, компенсации затухания и согласования видеосигнала.

Большой коэффициент усиления и широкая полоса пропускания позволяют передавать цветной или черно-белый видеосигнал на значительные расстояния с максимально возможным качеством изображения. При этом допускается использование тонкого и недорогого коаксиального кабеля.

Технические характеристики

Напряжение питания, В ~ 10...20
Ток потребления, мА 40
Вход/Выход сопротивление, Ом 75
Вход 1
Выход 2
Коэффициент усилени 0,9...10
Уровень входного видеосигнала, В 0,25...1,5
Рабочая температура, С -30... 45
Габариты модуля, мм 45х20х15

 Инструкции


 Особенности

  • Регулировка коэффициента усиления
  • Защита от неправильного подключения питания
  • Защита вход/выход от статики
  • Широкий диапазон рабочей температуры

 Дополнительная информация

Сигналы с видеоразветвителя могут подаваться на входы мониторов, цифровых накопителей, телевизоров, видеопередатчиков, любых других потребителей видеосигнала. Усилитель–разветвитель распределяет видеосигнал от одного источника на несколько выходов с возможностью независимой настройки коэффициента усиления. Прибор предназначен для установки внутри помещений, в корпусах камер, уличных термо- и герм о-кожухах и распаечных коробках. Для получения максимального качества изображения желательно располагать видеоусилитель как можно ближе к камере. Возможно проходное или каскадное подключение. Имеется перемычка, с помощью которой можно отключать входное сопротивление 75 Ом, при проходном подключении. При длине линии более 500м, для правильного согласования, возможно подключение дополнительного усилителя-разветвителя в конец кабеля. В некоторых случаях это позволит существенно повысить качество видеосигнала,убрать «тянучки» с изображения.


 Схемы

Схема подключения - BQ0102 - Усилитель-разветвитель видео сигнала на 2 канала

Схема подключения
