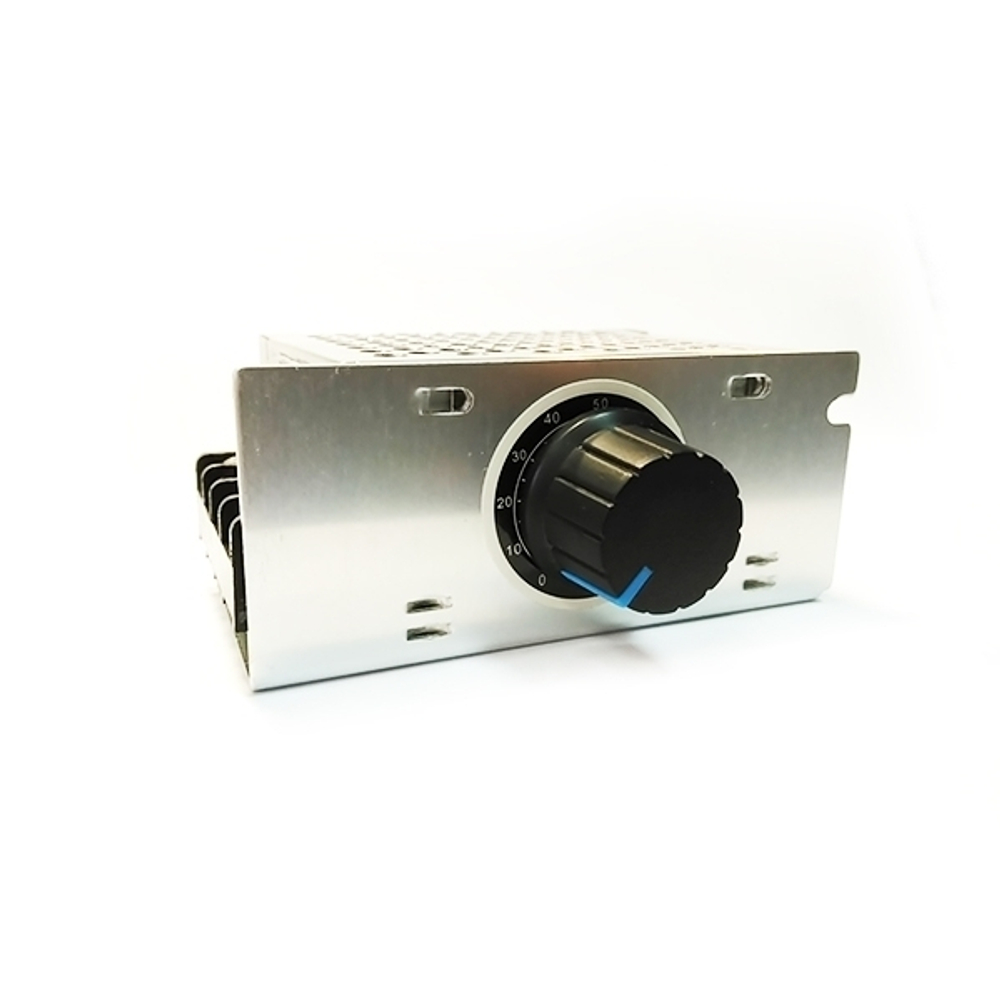

MK067M Регулятор мощности 220В / 4 кВт (18А) в корпусе с радиатором

Артикул MK067M
2460 руб × = 2460 руб
25 бонусов

Бонусы: 1 бонус равен 1 рублю. Накопленные бонусы можно использовать при оплате в будущих заказах. Подробнее

Описание

Отличное решение для управления мощностью!

Устройство предназначено, для регулировки мощности нагрузки до 4000 Вт в цепях переменного тока с напряжением 220 В. Устройство построено на базе мощного симистора BTA41600 и предназначено для регулирования мощности электронагревательных, осветительных приборов, коллекторных электродвигателей переменного тока и т.п. Применение данного симистора позволяет уменьшить размер радиатора охлаждения. Благодаря широкому диапазону регулировки и большой мощности регулятор найдет широкое применение в быту.

 Технические характеристики

Диапазон выходного напряжения (В) 210 ... 250
Тип питания переменный
Мощность подключаемой нагрузки, максимальная (Вт) 4000
Габариты модуля, мм 85х40х60
Вес 48


 Особенности

  • Плавная регулировка во всем диапазоне мощности.
  • Широкий диапазон рабочего напряжения
  • Металлический корпус
  • Установлен радиатор
  • Компактное исполнение.

 Принцип работы

Регулятор мощности использует принцип фазового управления.


 Статьи


 Схемы

Схема подключения - MK067M - Регулятор мощности 220В / 4 кВт (18А) в корпусе с радиатором

Схема подключения

Схема - MK067M - Регулятор мощности 220В / 4 кВт (18А) в корпусе с радиатором

Схема

Схема - MK067M - Регулятор мощности 220В / 4 кВт (18А) в корпусе с радиатором

Схема


 Комплект поставки

  • Модуль в сборе - 1 шт.
  • Инструкция - 1 шт.

 Что потребуется для сборки

  • Для подключения понадобится: провод, отвертка, бокорезы.

 Подготовка к эксплуатации

  • Подключите нагрузку к контактам OUT 220V.
  • Подключите сетевой шнур к контактам IN 220V.
  • Включите вилку в розетку 220В.
  • Проверьте работу вращая регулятор мощности.
  • Приятной эксплуатации.

 Условия эксплуатации

  • Температура -30С до +50С. Относительная влажность 20-80% без образования конденсата.

 Меры предосторожности

  • Модуль и клеммы находятся под опасным напряжением 220В.
  • Соблюдайте меры безопасности, не касайтесь контактов печатной платы, пока модуль включен в сеть 220В.

 Вопросы и ответы

  • подойдет ли для регулировки асинхронного двигателя мощностью 600 вт? и что можете посоветовать если данный регулятор не подходит?
    • Специального регулятора для асинхронного двигателя мощностью 600 Вт в нашем каталоге нет. Но по отзывам пользователей не плохо работает MK071M
