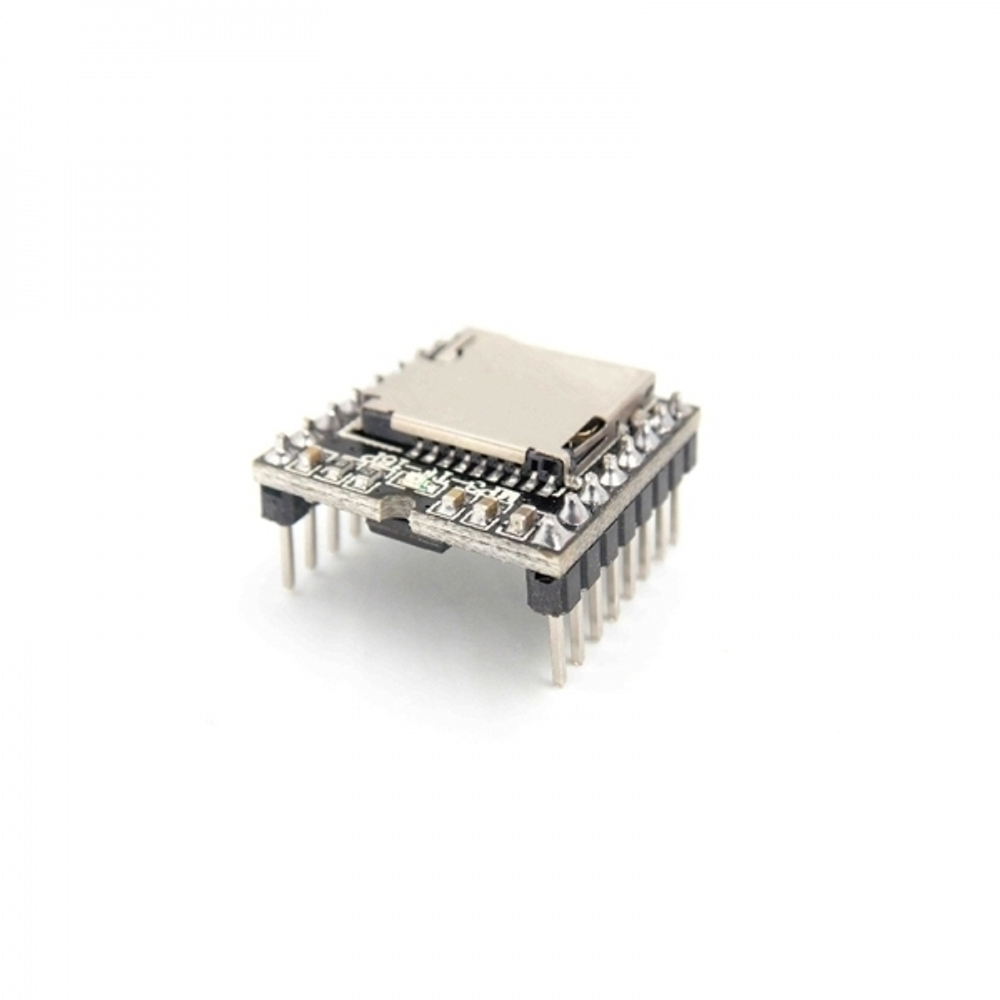

MP112SD Встраиваемый MP3 плеер для microSD карт
| Артикул | MP112SD |
| Производитель | Мастер Кит |
| Бренд | Нет бренда |
| Тип | Электронный модуль |
Описание
Отличное решение для систем оповещения транспорта, технических и офисных помещений!
Модуль представляет собой компактный встраиваемый MP3 плеер с возможностью локального и внешнего управления с помощью последовательных команд.
Модуль позволяет воспроизводить файл формата MP3 с microSD карт с файловой системой FAT16 и FAT32. Модуль оснащен 3 Вт усилителем, поэтому к модулю можно непосредственно подключать динамик или акустическую систему. Модуль имеет выход стереосигнала. MP3 плеер будет незаменим для систем голосовых подсказок, систем оповещения транспорта, технических и офисных помещений, детских игрушек.
Аудио данные сортируются по папкам, поддерживает до 100 папок, каждая папка может содержать 1000 файлов. Максимальный размер поддерживаемых microSD карт до 32 Гб.
Технические характеристики
| Диапазон напряжений питания (B) | 3...5 |
| Ток покоя, мА | 20 |
| Разрядность АЦП, бит | 24 |
| Полоса воспроизводимых частот, Гц | 20...20000 |
| Частота дискретизации входного сигнала, кГц | 8-48 |
| Динамический диапазон, дБ | 90 |
| Соотношение сигнал/шум, дБ | 85 |
| Сопротивление нагрузки, не менее, Ом | 8-16 |
| Номинальная выходная мощность, В | 3 |
| Максимальный объём карты памяти, Гб | 32 |
| Скорость обмена последовательного порта, бит/с | 9600 |
| Диапазон рабочих температур, С | -40… 70 |
| Габариты модуля, мм | 22х22х12 |
| Вес без упаковки, г | 5 |
| Вес с упаковкой, г | 25 |
Инструкции
Особенности
- Компактные размеры
- 24-разрядный выход ЦАП
- Динамический диапазон 90 дБ
- Отношение сигнал/шум 85 дБ
- Поддержка microSD карт объемом до 32 Гб
- Выход стереосигнала
- Встроенный моно усилитель 3 Вт.
- Возможность внешнего управления
Дополнительная информация

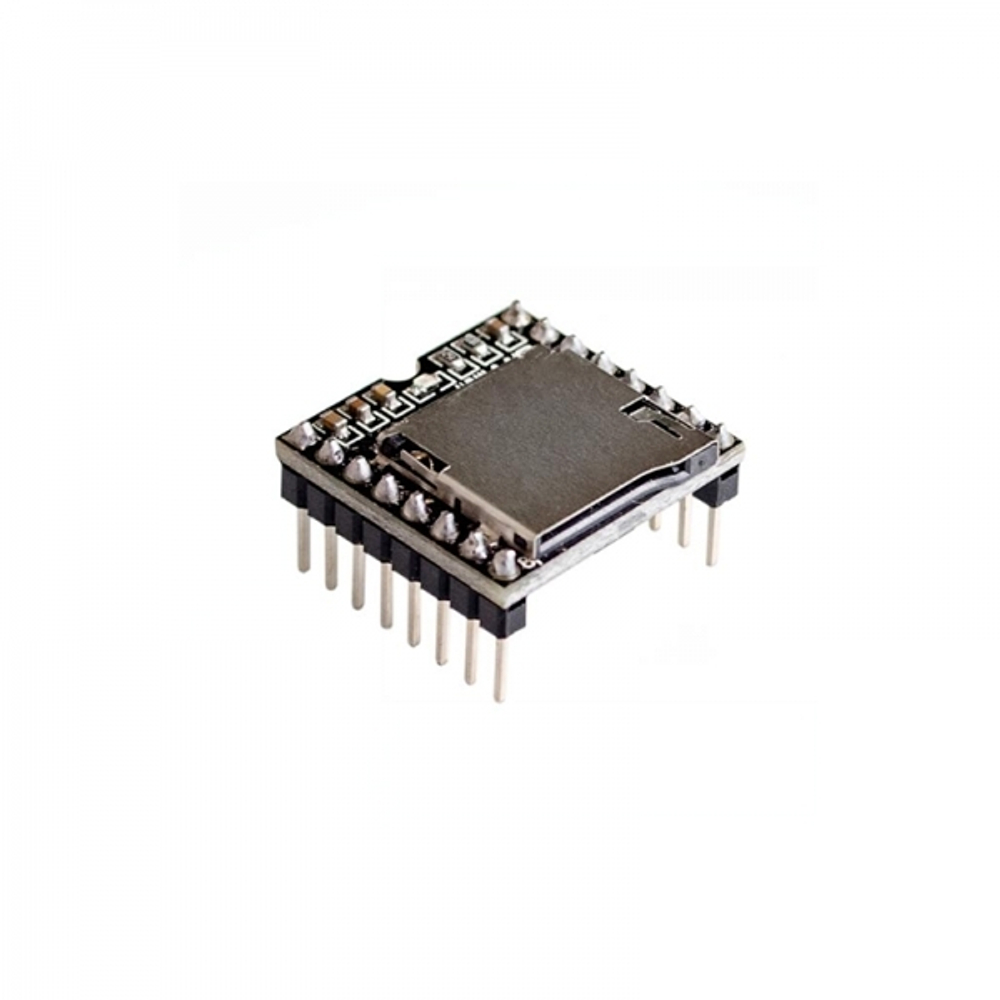

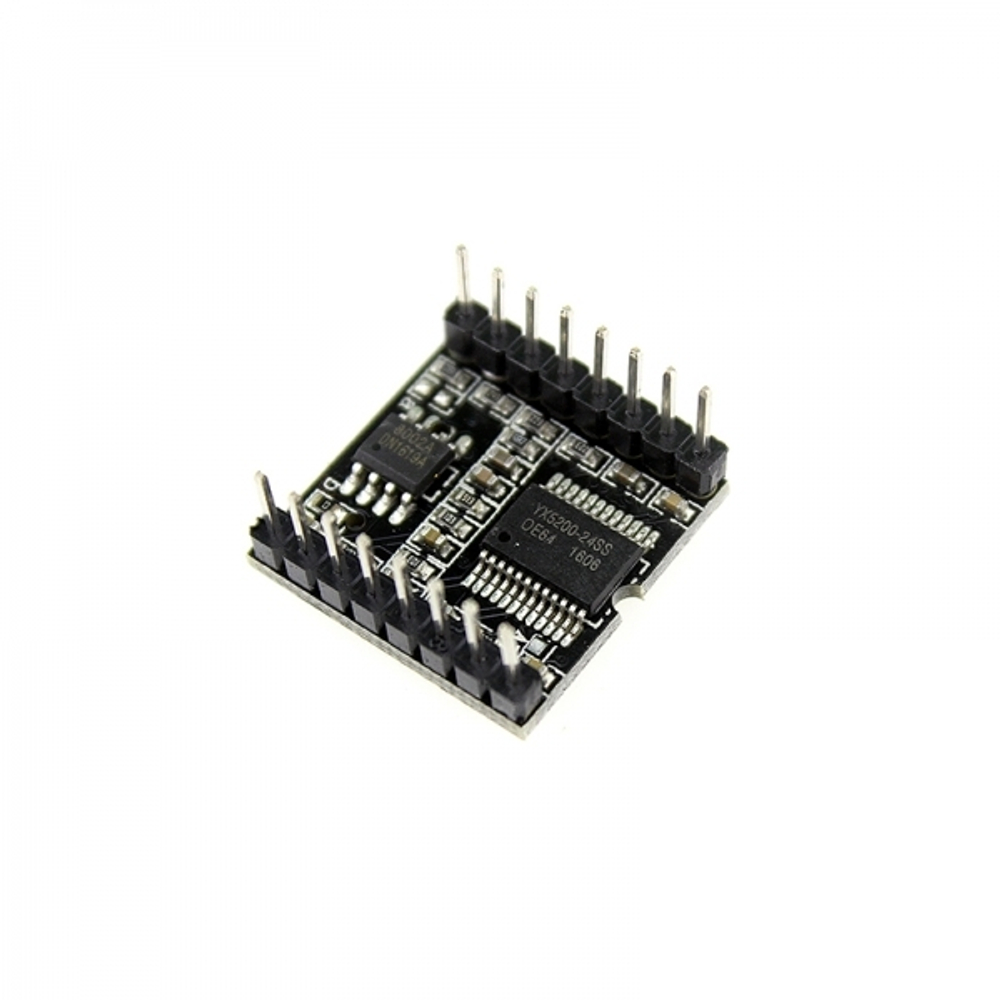

Модуль выполнен на двухсторонней печатной плате. В верхней части платы расположен разьем для установки microSD карты. На нижней части расположены микросхема декодера, усилитель и PLS контакты для удобства подключения. Для индикации работы на верхней части платы расположен светодиод индицирующий готовность и запуск воспроизведения аудио файлов.
Схемы
Распиновка контактов
Схема локального подключения
Схема подключения для внешнего управления
-
Особенности подключения для внешнего управления
Электрическая схема
Комплект поставки
- Модуль в сборе - 1 шт.
- Инструкция - 1 шт.
Подготовка к эксплуатации
- Установите microSD карту со звуковым файлом в формате MP3 в модуль.
- Подключите акустику согласно инструкции.
- Подайте питание 5В, соблюдая полярность. Если microSD карта имеет формат FAT16/32 должен зажечься индикатор готовность/воспроизведение.
- Замкните 7 и 12 контакт на модуле. При этом должен начать проигрываться звуковой файл и мигать индикатор готовность/воспроизведение.
- Проверка завершена. Приятной эксплуатации.
Условия эксплуатации
- Рабочий диапазон температур - 40С .. +70С
- Рабочий диапазон влажности 5-95% влажности без образования конденсата.
Меры предосторожности
- Соблюдайте полярность подключения питания.
- Не превышайте максимальное напряжение питания.
- Невыполнение данных требования может вывести устройство из строя.
Техническое обслуживание
- Производитель оставляет за собой право изменять внешний вид, комплектацию, конструкцию и параметры, не изменяющие технические характеристики товара.
