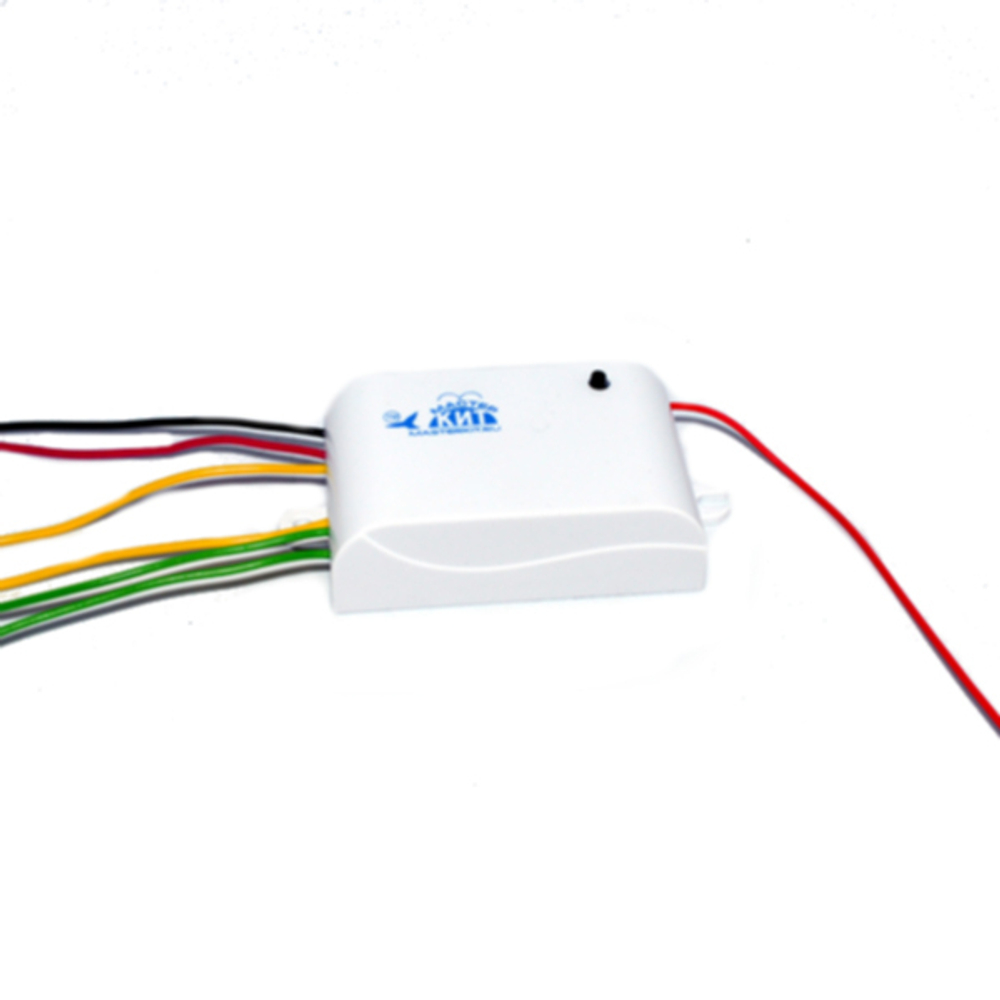

MP3328 Одноканальный приемник для MP3329SE (готовый модуль)
| Артикул | MP3328 |
| Бренд | Нет бренда |
| Тип | Электронный модуль |
Описание
Проект "Удобный выключатель"
Одноканальное исполнительное реле с управлением по радиоканалу для работы в составе системы параллельного дистанционного управления MP3329SE на частоте 433,92 МГц.
К одному модулю можно подключить необходимое вам количество исполнительных реле, максимум 8. Так же может быть удобным использование 2-канального реле MP3330.
Процесс "привязки" конкретного реле к управляющему модулю прост и описан в инструкции. Особенности и примеры использования системы параллельного дистанционного управления находятся в описании головного модуля MP3329SE. В память самого реле MP3328 может быть записано до 30-ти управляющих устройств MP3329SE, команды которых оно будет выполнять. Также, с этим приемником можно использовать передатчик MP329.
Технические характеристики
| Напряжение питания (В) | 12 |
| Количество встроенных реле управления (шт) | 1 |
| Тип питания | постоянный |
| Потребляемый ток, не более (мА) | 50 |
| Максимально допустимый ток нагрузки (А) | 2 |
| Длина (мм) | 85 |
| Ширина (мм) | 42 |
| Высота (мм) | 21 |
| Вес | 72 |
Инструкции
Особенности
- В данном модуле применено реле с 1-м нормально открытым контактом.
- Если требуется перекидной контакт с НО на НЗ состояниями, то воспользуйтесь модулем 2-х канального реле МР3330 (см. закладку Сопутствующие товары). Либо замените встроенное реле, на реле с НО и НЗ группами контактов.
- На плате предусмотрены отверстия для пайки типового реле. Но размеры корпуса ограничены по высоте. Учтите это при выборе реле.
Подготовка к эксплуатации
- Добавить управляющее устройства MP3329. После включения питания, работоспособность модуля наступает через 3-5 секунд, поэтому делайте настройку не спеша...
- Кратковременно нажмите кнопку на модуле реле MP3328 без удержания.
- На управляющем устройстве MP3329 нажмите кнопку так же без удержания (см. инструкцию на управляющее устройство MP3329).
- На устройстве MP3329 моргнет светодиод, что свидетельствует о переходе в режим установки связи между управляющим и управляемым устройствами.
- По истечении нескольких секунд на управляющем устройстве MP3329 снова загорится светодиод. Постоянное свечение светодиода говорит об успешной установке связи между управляющим и управляемым устройствами. Частое моргание светодиода означает ошибку, т.е. связь между управляющим и управляемым устройствами не установлена. Повторите настройку сначала, возможно потребуется выключить на несколько секунд питание модулей.
- Для завершения процедуры добавления управляющего устройства нажмите без удержания кнопку на управляющем устройстве MP3329. После успешной процедуры добавления управляющего устройства замкните, затем разомкните контакты соответствующей контактной группы управляющего устройства, т.е. сымитируйте нажатие кнопки (см.инструкцию на управляющее устройство MP3329). В результате этого раздастся щелчок переключения реле, на модуле MP3328 будет светиться светодиод.
- Последовательно выполните настройку для всех модулей реле. Каждый следующий подключаемый релейный модуль будет приписываться к следующей по счету контактной группе на управляющем устройстве MP3329.
Настройка
- Внимание! Если имеется несколько модулей MP3328, не связанных ни с одним управляющим устройством МP3329 (в состоянии первого включения или после стирания настроек), сначала необходимо выполнить процедуру добавления управляющего устройства. При этом процедуры добавления необходимо выполнять для каждого модуля MP3328 отдельно, остальные модули должны быть в это время выключены!!!
