Набор для сборки усилителя НЧ 140Вт, моно TDA7293 (NM2042)

Артикул NM2042
1260 руб × = 1260 руб
13 бонусов

Бонусы: 1 бонус равен 1 рублю. Накопленные бонусы можно использовать при оплате в будущих заказах. Подробнее

Описание

Набор позволит радиолюбителю собрать простой и надежный мощный усилитель НЧ, обладающий малыми габаритами, минимальным числом внешних пассивных элементов обвязки, широким диапазоном питающих напряжений и сопротивлений нагрузки.

Технические характеристики

Тип питания постоянный, двуполярное
Номинальная выходная мощность, на канал 100 Вт
Сопротивление нагрузки, не менее 4 Ом
Потребляемый ток, не более 3000 мА
Количество входов 1
Напряжение питания двуполярное 12...40 В
Количество выходов 1
Полоса частот 20...20000 Гц
Рекомендованная температура эксплуатации 0…70 °С
Длина 47 мм
Ширина 55 мм
Высота 45 мм
Количество каналов усиления 1
Вес 85



 Особенности

  • Усилитель рассчитан для двуполярного питания.
  • Широкий диапазон питающих напряжений
  • Мощный
  • Малые габариты



 Принцип работы

УНЧ выполнен на интегральной микросхеме TDA7293. Эта ИМС представляет собой УНЧ класса АВ. Благодаря широкому диапазону питающих напряжений и возможности отдавать ток в нагрузку до 3А, микросхема обеспечивает одинаковую максимальную выходную мощность на нагрузках от 4 Ом до 8 Ом. Одной из основных особенностей этой микросхемы является применение полевых транзисторов в предварительных и выходных каскадах усиления и возможность параллельного включения нескольких ИМС.


 Конструкция устройства

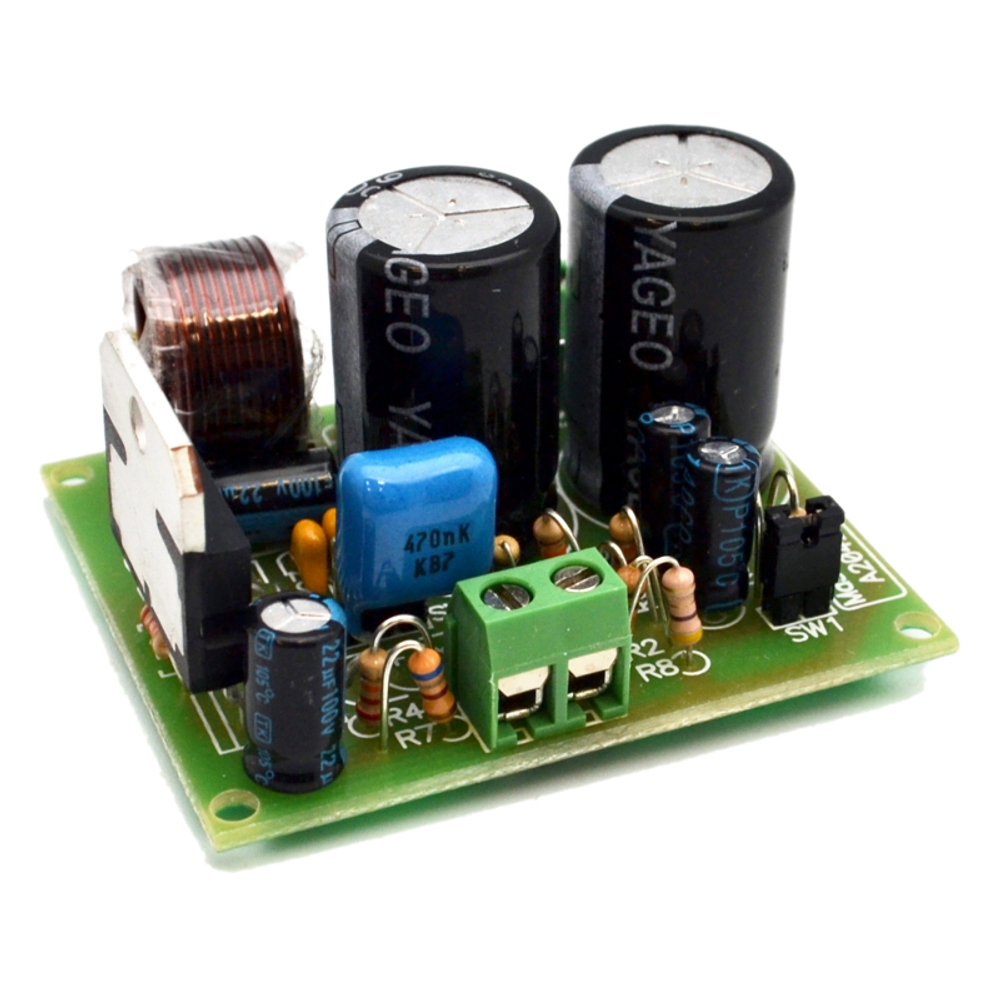

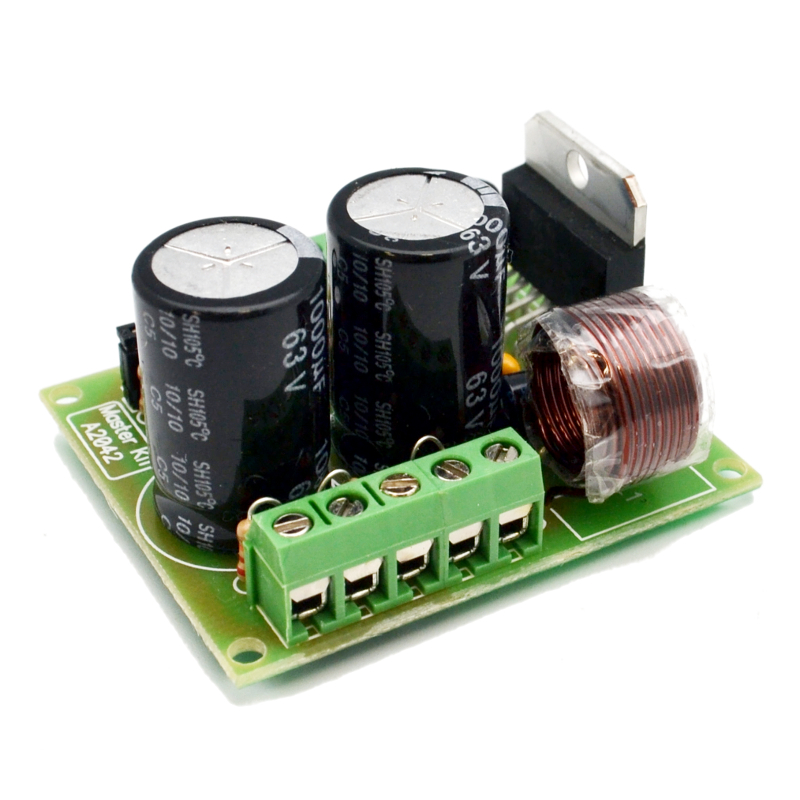

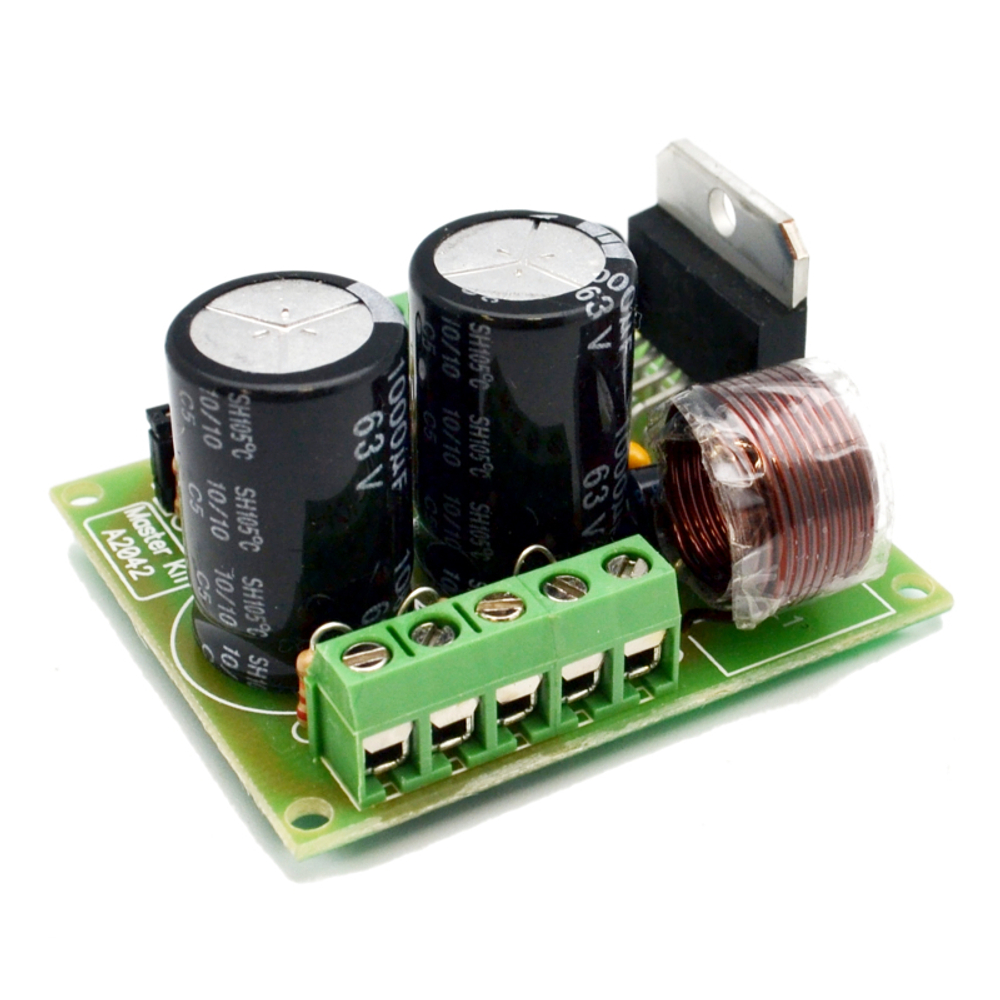

Конструктивно усилитель выполнен на печатной плате из фольгированного стеклотекстолита с размерами 47х55 мм. Конструкция предусматривает установку платы в корпус, для этого предусмотрены монтажные отверстия по краям платы под винты 2,5 мм. Конструктивно предусмотрен сдвоенный логический вход управляющих сигналов MUTE/ST-BY для “мягкого” включения УНЧ. Микросхему усилителя необходимо установить на теплоотвод (в комплект набора не входит) площадью не менее 400мм2. В качестве радиатора можно использовать металлический корпус или шасси устройства, в которое производится установка УНЧ. При монтаже рекомендуется использовать теплопроводную пасту типа КТП-8, для повышения надежности работы ИМС. Между корпусом микросхемы и радиатором необходимо установить диэлектрическую теплопроводящую подложку.

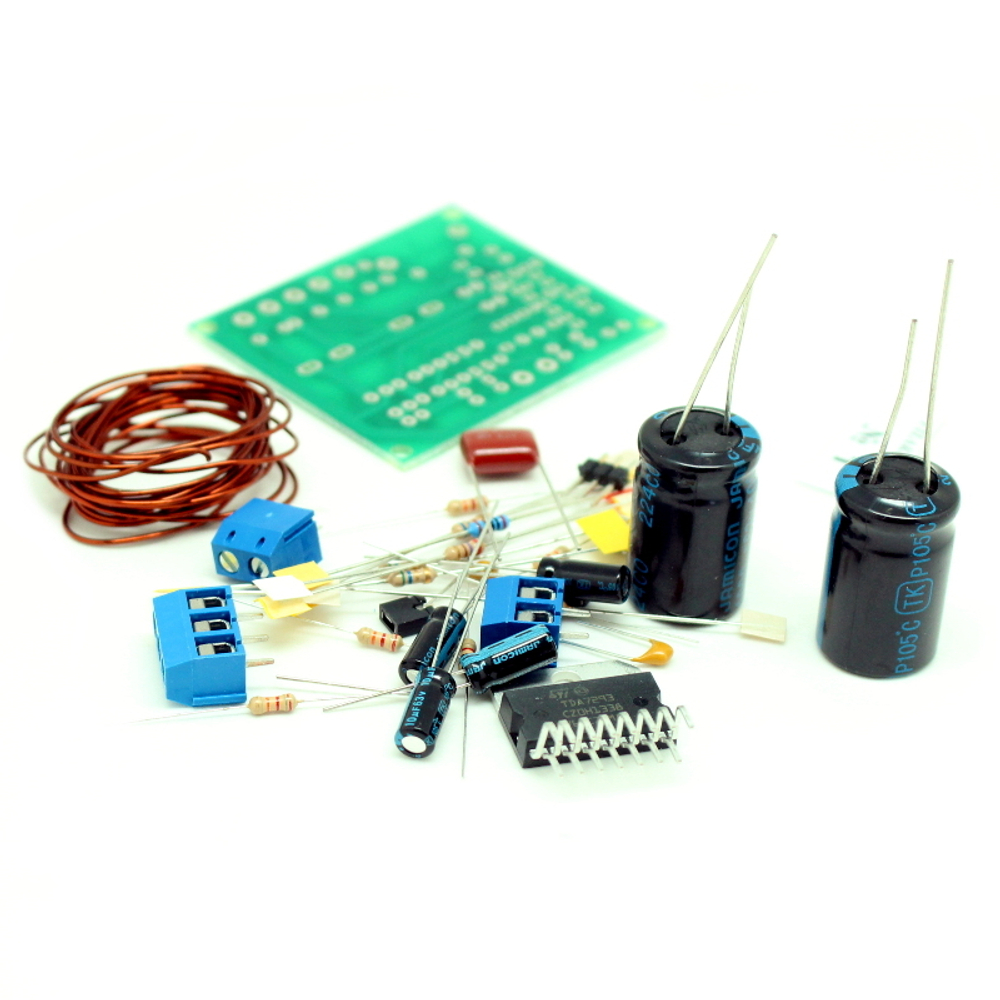

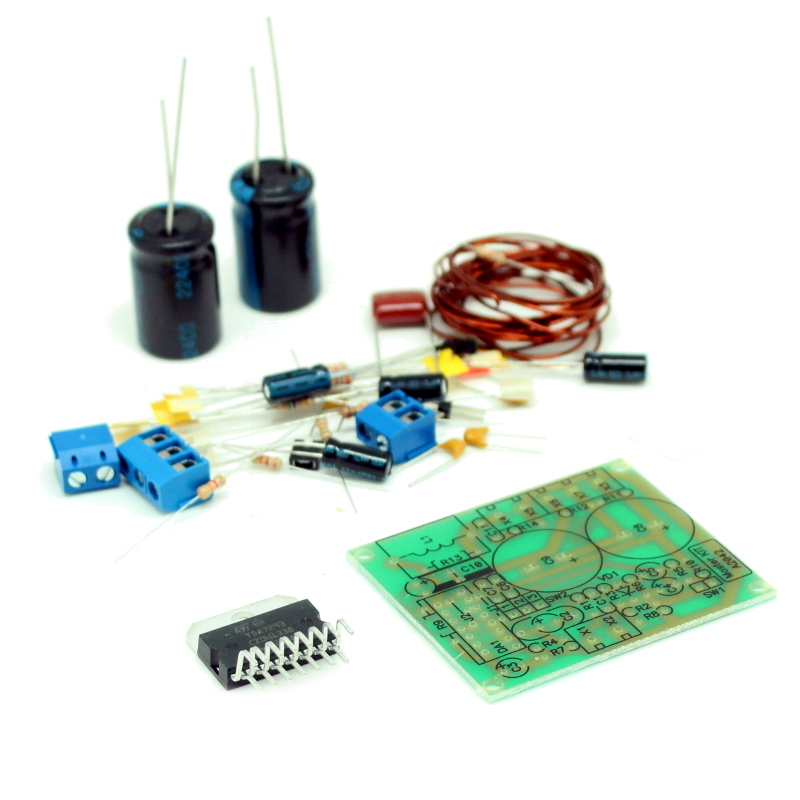

Комплект поставки

  • Печатная плата. - 1 шт.
  • Набор компонентов. - 1 шт.
  • Инструкция. - 1 шт.

 Что потребуется для сборки

Для сборки понадобятся: провод, паяльник, бокорезы.


 Порядок сборки

  • Соблюдайте следующие требования:
  • При установки постоянных резисторов контролируйте их номинал с помощью мультиметра.
  • При монтаже используйте только неактивный флюс.
  • Перед первым включением проверьте монтаж на отсутствие короткого замыкания дорожек.
  • При правильном монтаже устройство начинает работать сразу и не требует настройки.

 Подготовка к эксплуатации

  • Проверка:
  • Подключите акустическую систему к контактам X4, Х5.
  • Подайте питание +12В на контакты X3, Х6, Х7 соблюдая полярность.
  • Коснитесь пальцем контакта X1. При этом в динамике должно раздаться легкий фон.
  • Проверка завершена. Приятной эксплуатации.

 Условия эксплуатации

  • Температура -30С до +50С.
  • Относительная влажность 20-80% без образования конденсата.



 Меры предосторожности

  • Не превышайте максимально допустимое напряжение питания модуля.
  • Не путайте полярность питания модуля.
  • Не соблюдение данных требований приведет к выходу устройства из строя.
  • Эксплуатируйте усилитель только с акустикой сопротивлением 4-16 Ом.

Техническое обслуживание

Проверьте полярность подключенного питания - неправильное подключение источника питания может привести к выходу из строя микросхемы.
