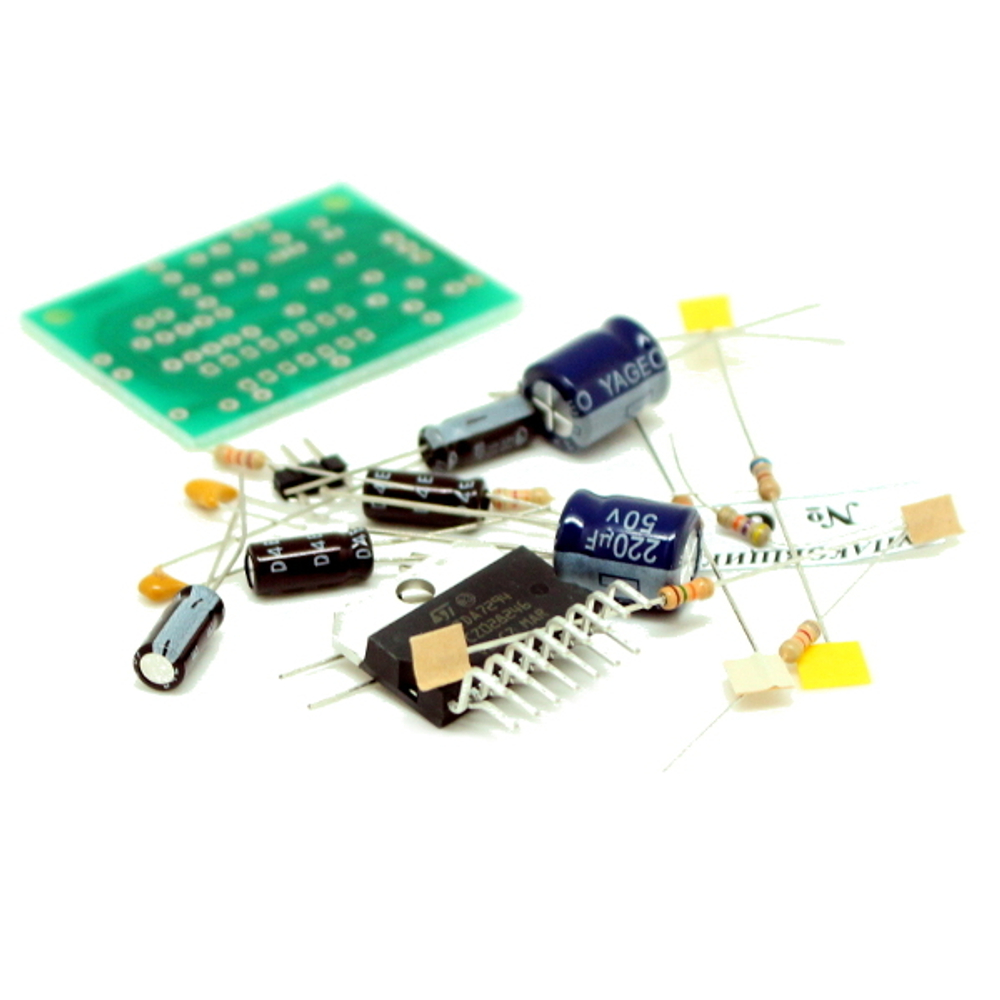

NM2033 Набор для сборки усилителя НЧ 100Вт, моно (TDA7294) Набор для сборки

Производитель Мастер Кит
Бренд Нет бренда
Тип Комплект для сборки
1125 руб × = 1125 руб
11 бонусов

Бонусы: 1 бонус равен 1 рублю. Накопленные бонусы можно использовать при оплате в будущих заказах. Подробнее

Cрок поставки 2-5 дней

Описание

NM2033
Набор для сборки усилителя НЧ 100Вт, моно (TDA7294).

Простое решение для вашей задачи!

Предлагаемый набор для сборки усилителя НЧ 100Вт (TDA7294) позволит радиолюбителю собрать простой и надежный мощный усилитель НЧ, обладающий малыми габаритами, минимальным числом внешних пассивных элементов обвязки, широким диапазоном питающих напряжений и сопротивлений нагрузки. Усилитель хорошо зарекомендовал себя как УНЧ для сабвуфера.

Технические характеристики

Тип питания постоянный, двуполярное
Номинальная выходная мощность, на канал 100 Вт
Сопротивление нагрузки, не менее 8 Ом
Потребляемый ток, не более 5000 мА
Количество входов 1
Напряжение питания двуполярное 10...36 В
Количество выходов 1
Полоса частот 20...20000 Гц
Рекомендованная температура эксплуатации 0…70 °С
Длина 43 мм
Ширина 33 мм
Высота 35 мм
Вес, не более 200 г
Количество каналов усиления 1
Вес 47

 Инструкции


 Особенности

  • Усилитель имеет двуполярное питание.
  • Отличное решение для домашнего усилителя или сабвуфера.

 Принцип работы

Принципиальная электрическая схема приведена на рис 2.УНЧ выполнен на интегральной микросхеме TDA7294. Эта ИМС представляет собой УНЧ класса АВ. Благодаря широкому диапазону питающих напряжений и возможности отдавать ток в нагрузку до 10А, микросхема обеспечивает одинаковую максимальную выходную мощность на нагрузках от 4 Ом до 8 Ом. Одной из основных особенностей этой микросхемы является применение полевых транзисторов в предварительных и выходных каскадах усиления.


 Конструкция устройства

Конструктивно усилитель выполнен на печатной плате из фольгированного стеклотекстолита. Конструкция предусматривает установку платы в корпус, для этого зарезервированы монтажные отверстия по краям платы под винты 2.5 мм. Конструктивно предусмотрен сдвоенный логический вход управляющих сигналов MUTE/ST-BY для “мягкого” включения УНЧ.


 Статьи


 Схемы

Электрическая схема - NM2033 - Набор для сборки усилителя НЧ 100Вт, моно (TDA7294).

Электрическая схема

Вариант питания 2 - NM2033 - Набор для сборки усилителя НЧ 100Вт, моно (TDA7294).

Вариант питания 2

Вариант питания 1 - NM2033 - Набор для сборки усилителя НЧ 100Вт, моно (TDA7294).

Вариант питания 1


 Комплект поставки

  • Печатная плата. - 1 шт.
  • Набор компонентов. - 1 шт.
  • Инструкция. - 1 шт.

 Что потребуется для сборки

  • Для сборки понадобится: провод, паяльник, бокорезы.

 Порядок сборки

  • Соблюдайте следующие требования:
  • При установки постоянных резисторов контролируйте их номинал с помощью мультиметра.
  • При установки транзисторов и диодов будьте внимательны они имеют полярность.
  • При монтаже используйте только неактивный флюс.
  • Перед первым включением проверьте монтаж на отсутствие короткого замыкания дорожек.
  • При правильном монтаже устройство начинает работать сразу и не требует настройки.

 Подготовка к эксплуатации

  • Проверка:
  • Подключите акустическую систему к контактам X4, Х5.
  • Подайте питание +/-24В на контакты X3, X6, Х7 соблюдая полярность.
  • Коснитесь пальцем контакта X1. При этом в динамике должно раздаться легкий фон.
  • Проверка завершена. Приятной эксплуатации.

 Условия эксплуатации

  • Температура -30С до +50С.
  • Относительная влажность 20-80% без образования конденсата.

 Меры предосторожности

  • Не превышайте максимально допустимое напряжение питания модуля.
  • Не путайте полярность питания модуля.
  • Не соблюдение данных требований приведет к выходу устройства из строя.
  • Эксплуатируйте усилитель только с акустикой сопротивлением 4-16 Ом.
