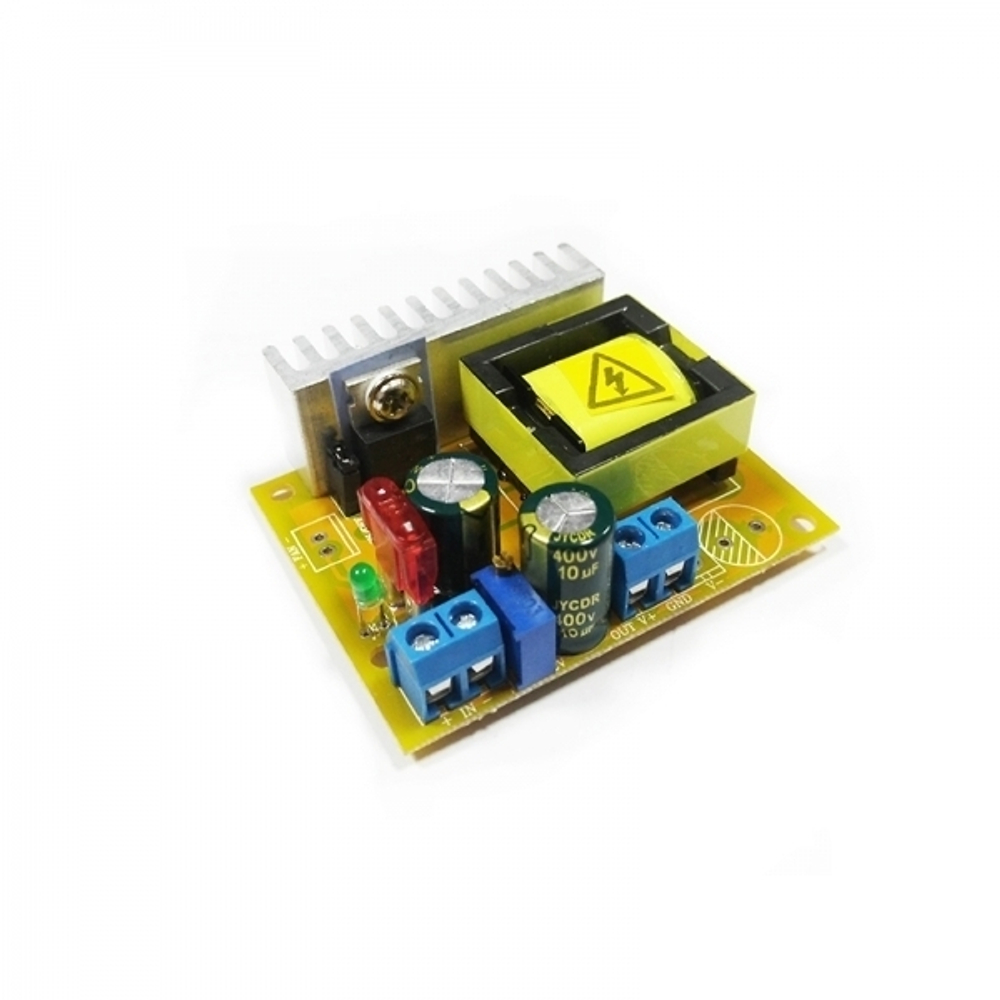

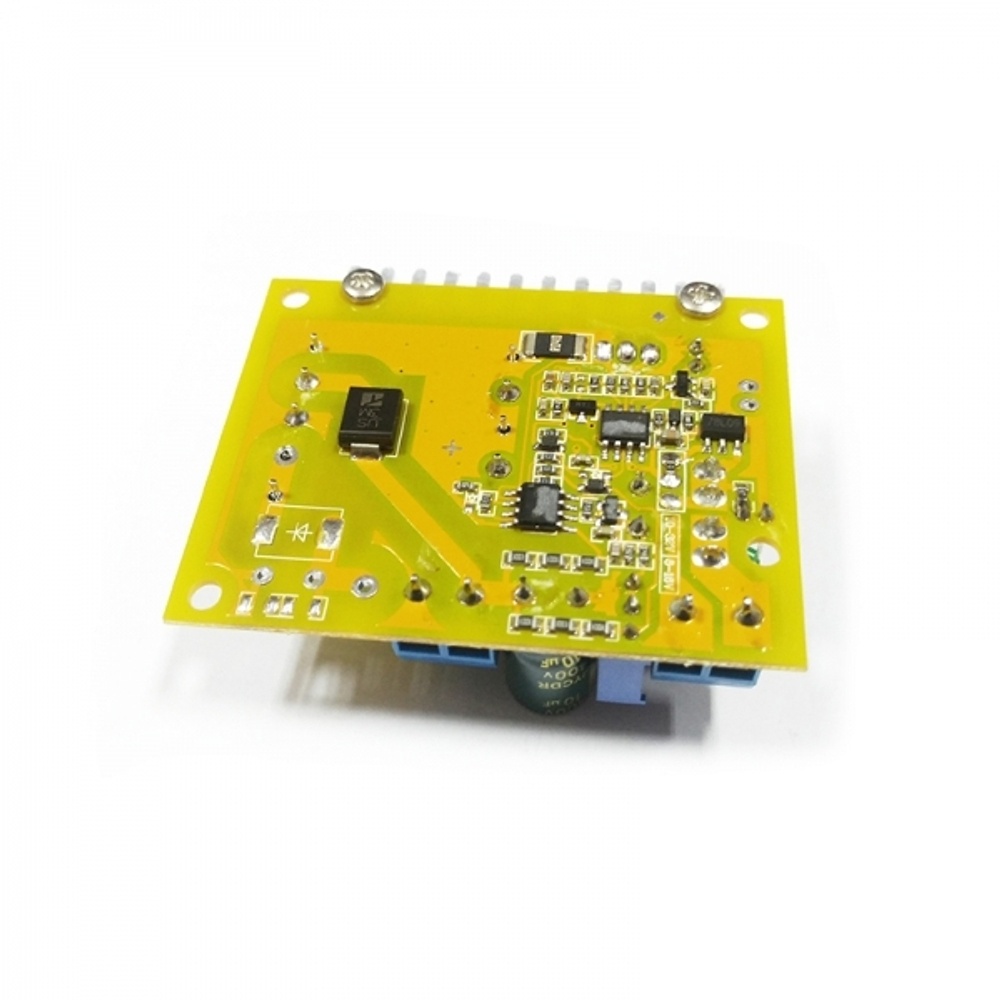

PW843 DC/DC повышающий преобразователь напряжения 45-390V, 1А

Артикул PW843
Производитель Мастер Кит
Бренд Нет бренда
Тип Электронный модуль
1990 руб
1580 руб × = 1580 руб
16 бонусов

Бонусы: 1 бонус равен 1 рублю. Накопленные бонусы можно использовать при оплате в будущих заказах. Подробнее

Описание

Будет незаменим, для повышения питающего напряжения с большим выходным током.

Высокоэффективный импульсный повышающий преобразователь напряжения, обладающий малыми габаритами и большим выходным током до 1А.

Многооборотный переменный резистор позволяет максимально точно настроить требуемое выходное напряжение, которое может быть выше, чем входное.

Высокий КПД импульсного преобразователя позволяет при минимальных размерах получить высокий выходной ток.

Будет незаменим для питания анодного напряжения конструкций на радиолампах (усилителей звука), а так же различных приборов для здоровья.



Технические характеристики

Диапазон входного напряжения (В) 8…30
Ток потребления без нагрузки, мА 15
Выходное напряжение (В) 45...390
Выходной ток максимальный (А) 1
Максимальная мощность, Вт 4
Частота преобразования, кГц 75
КПД, не менее (%) 90
Габариты модуля, мм 60 х 50 х 22
Вес без упаковки, г 58
Вес с упаковкой, г 81

Особенности

  • Широкий диапазон входного напряжения
  • Широкий диапазон установки выходного напряжения
  • Стабильное выходное напряжение при плавающем входном напряжении.
  • Высокий КПД
  • Компактные размеры

Дополнительная информация

 Модуль построен на базе микросхемы микросхемы UC3843 — интегральной схемы (ИС), которая предназначена для построения стабилизированных импульсных источников питания с широтно-импульсной модуляцией.

При подключении преобразователя используйте провода как можно большего сечения.


 Комплект поставки

  • Модуль в сборе - 1 шт.
  • Инструкция - 1 шт.

Что потребуется для сборки

  • Отвертка, монтажный провод, бокорезы

Подготовка к эксплуатации

  • Поддайте на вход модуля напряжение в диапазоне от 8В до 30В, соблюдая полярность.
  • Настройте мультиметр в режим измерения постоянного напряжения. Подключите щупы к выходу преобразователя.
  • С помощью подстроечного резистора установите необходимое напряжение, для питания вашего электронного устройства.
  • Настройка завершена. Приятной эксплуатации.

Условия эксплуатации

  • Температура -40С...+85С
  • Относительная влажность до 95% без образования конденсата.

Меры предосторожности

  • Не превышайте максимально допустимое напряжение питания модуля.
  • При подключении входного напряжения соблюдайте полярность
  • Не соблюдение данного требования приведет к выходу устройства из строя.

Техническое обслуживание

  • Производитель оставляет за собой право изменять внешний вид, комплектацию, конструкцию и параметры, не изменяющие технические характеристики товара
