Цифровой ШИМ регулятор мощности 220В / 10кВт / 45А (MK071M)
| Артикул | MK071M |
| Производитель | Мастер Кит |
| Бренд | Нет бренда |
| Тип | Радиоконструкторы и модули |
Описание

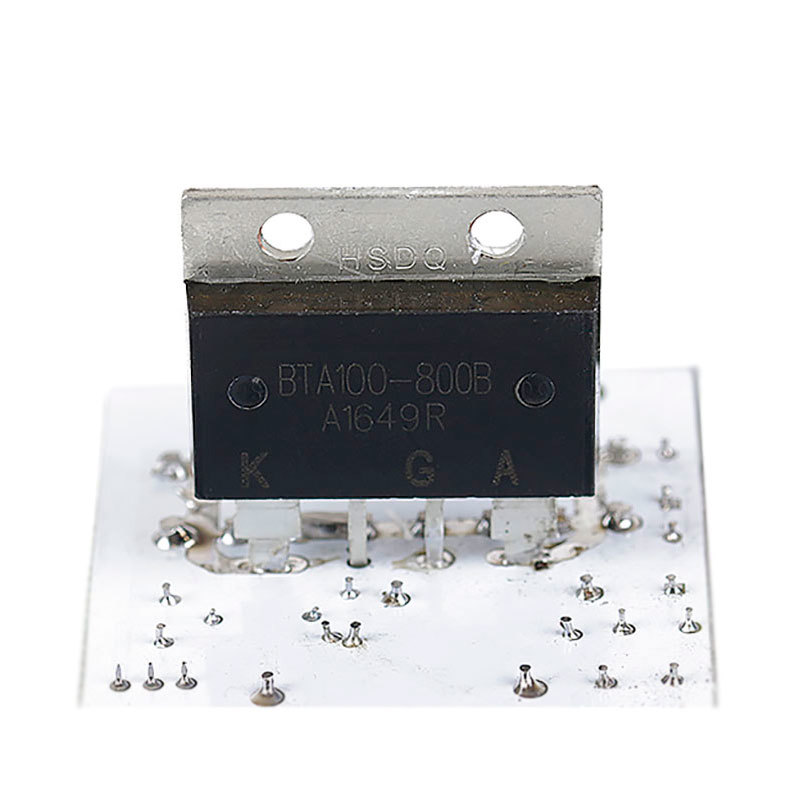

Устройство предназначено для регулировки мощности нагрузки до 10000 Вт в цепях переменного тока с напряжением 220 В. Устройство построено на базе мощного симистора BTA100 и предназначено для регулирования мощности электронагревательных, осветительных приборов, коллекторных и асинхронных электродвигателей переменного тока и т.п. Применение данного симистора позволяет уменьшить размер радиатора охлаждения. Благодаря широкому диапазону регулировки и большой мощности регулятор найдет широкое применение в быту.
Готовый модуль
Технические характеристики
| Рабочее напряжение (В) | 210 ... 250 |
| Диапазон регулировки мощности, % | 0... 100 |
| Тип питания | переменный |
| Мощность подключаемой нагрузки, максимальная (Вт) | 10000 |
| Габариты силового модуля, мм | 95х55х60 |
| Габариты врезной панели, мм | 75х60х25 |
| Вес | 48 |
Особенности
- Плавная регулировка во всем диапазоне мощности.
- Большая мощность регулировки
- Широкий диапазон рабочего напряжения
- Детектор перехода через ноль
- Кнопочное управление
- Возможность разноса платы управления от силовой части
- Установлен радиатор
Принцип работы
Регулятор мощности использует принцип ШИМ управления с детектором контроля фазы перехода через ноль
Конструкция устройства

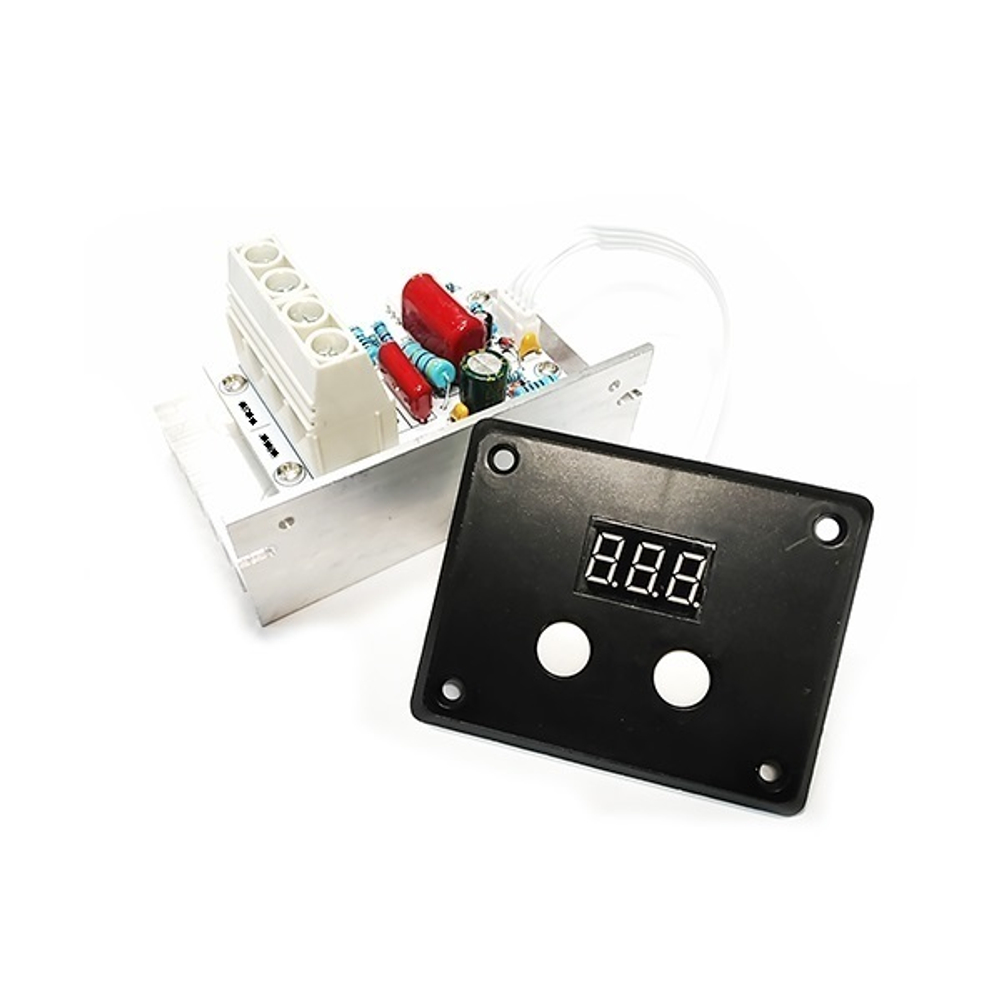

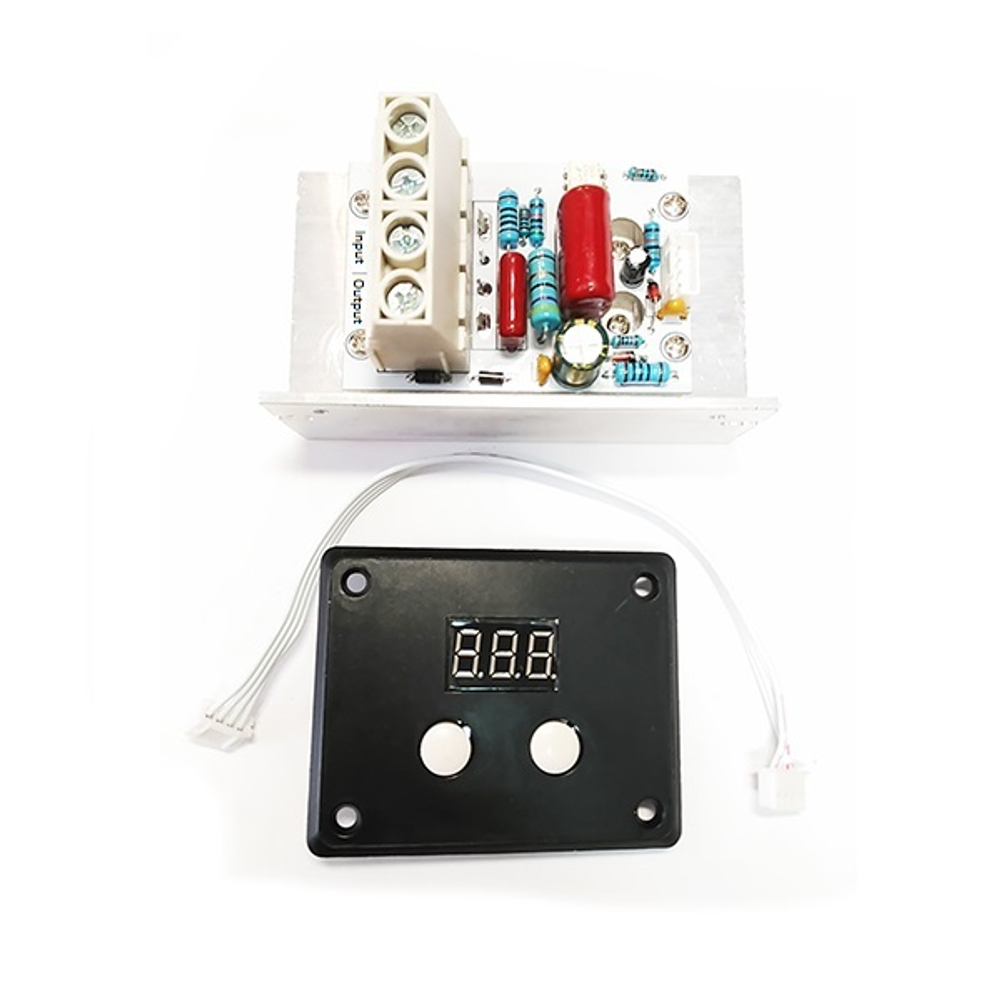

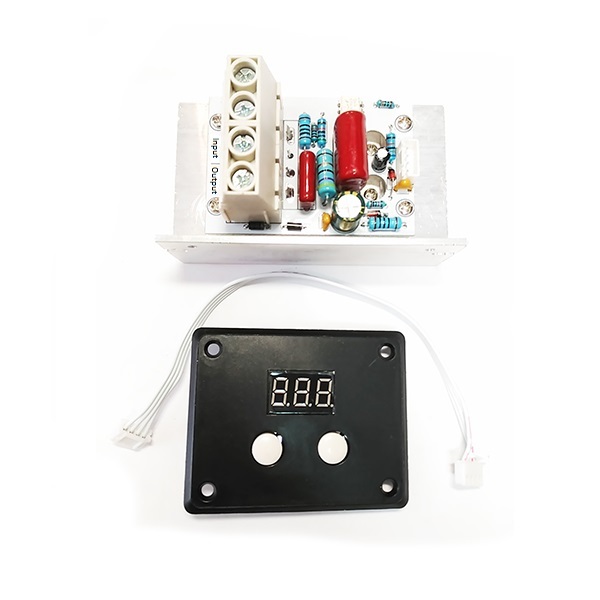

Регулятор мощности выполнен в виде встраиваемой панели управления с отдельным силовым модулем.
