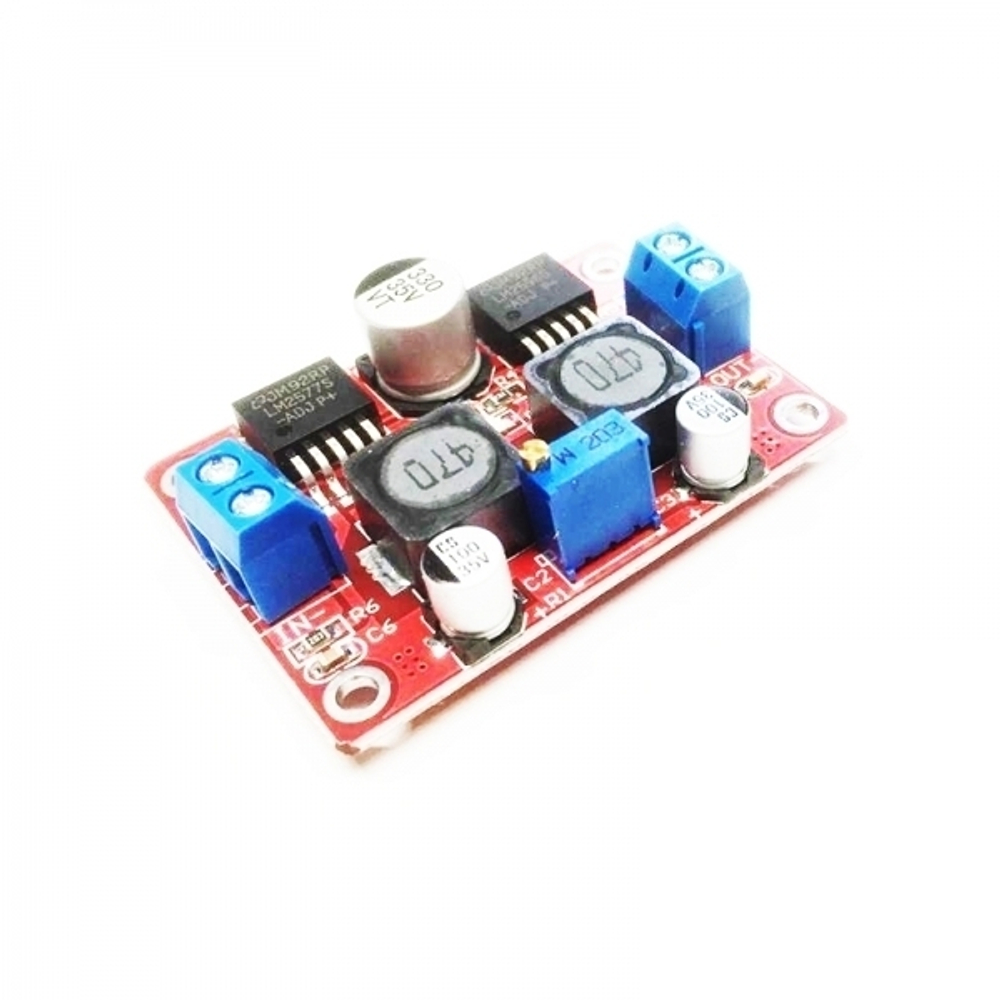

Универсальный DC/DC преобразователь напряжения 3А PW810
| Артикул | PW810 |
| Производитель | Мастер Кит |
| Бренд | Нет бренда |
| Тип | Комплект для сборки |
Описание
Будет незаменим, при нестабильном питающем напряжении.
PW810 представляет собой универсальный DC/DC преобразователь постоянного напряжения. Преобразователь может работать как в режиме повышения, так и в режиме понижения напряжения. Режим работы выбирается автоматически в зависимости от входного напряжения. Выходное напряжение задается с помощью подстроечного резистора (контролируйте мультиметром). Преобразователь постоянного напряжения будет полезен для питания электронных устройств при нестабильном входном напряжении (выступает в роли стабилизатора постоянного напряжения), для питания, например, ноутбука, смартфона, планшета от сети 12В, для питания 12В рации от бортовой сети грузового автомобиля 24В и наоборот, для питания от 12В сети устройств на 19В, 24В и т.п. Будет незаменим для питания планшета или смартфона от генератора велосипеда.
Особенности
- Широкий диапазон входного напряжения
- Широкий диапазон установки выходного напряжения
- Два режима работы повышение/понижение выбирается автоматически модулем
- Плавный пуск
- Высокий КПД
- Компактные размеры
- Широкий диапазон рабочей температуры
Дополнительная информация
Преобразователь напряжения построен на базе микросхем LM2577 и LM 2596.
Преобразователь выдает всегда то напряжение, которое вы задали резистором, независимо от входного (при изменении напряжения больше/меньше заданного автоматически переключается режим работы понижающий / повышающий).
Если у вас было выходное напряжение 12В, а выходное вы настроили на 14В, то при снижении входного напряжения преобразователь все равно будет выдавать 14В при небольшом возрастании тока потребления.
Если у вас было выходное напряжение 16В, а выходное вы настроили на 14В, то при повышении входного напряжения преобразователь все равно будет выдавать 14В при небольшом снижении тока потребления.
Схемы
Схема
Комплект поставки
- Модуль в сборе - 1 шт.
- Инструкция - 1 шт.
Что потребуется для сборки
- Отвертка, монтажный провод, бокорезы
Подготовка к эксплуатации
- Подайте на вход модуля напряжение в диапазоне от 4В до 28В, соблюдая полярность.
- Настройте мультиметр в режим измерения постоянного напряжения. Подключите щупы к выходу преобразователя.
- С помощью подстроечного резистора установите необходимое напряжение, для питания вашего электронного устройства.
- Настройка завершена. Приятной эксплуатации.
Условия эксплуатации
- Температура -30С...+50С
- Относительная влажность до 95 без образования конденсата.
Меры предосторожности
- Не превышайте максимально допустимое напряжение питания модуля.
- При подключении входного напряжения соблюдайте полярность
- Не превышайте максимально рабочий ток модуля.
- Не соблюдение данного требования приведет к выходу устройства из строя.
Техническое обслуживание
- Производитель оставляет за собой право изменять внешний вид, комплектацию, конструкцию и параметры, не изменяющие технические характеристики товара.
Технические характеристики
| Входное напряжение (B) | 3,5...28 |
| Выходное напряжение (В) | 1,25...26 |
| Выходной максимальный ток (А) | 3 |
| КПД (процентов) | 90 |
| Частота преобразования (кГц) | 52/150 |
| Габариты модуля (мм) | 70х50х50 |
| Рекомендованная температура эксплуатации (°С) | -30... 60 |
| Вес без упаковки, г | 30 |
| Вес | 50 |
