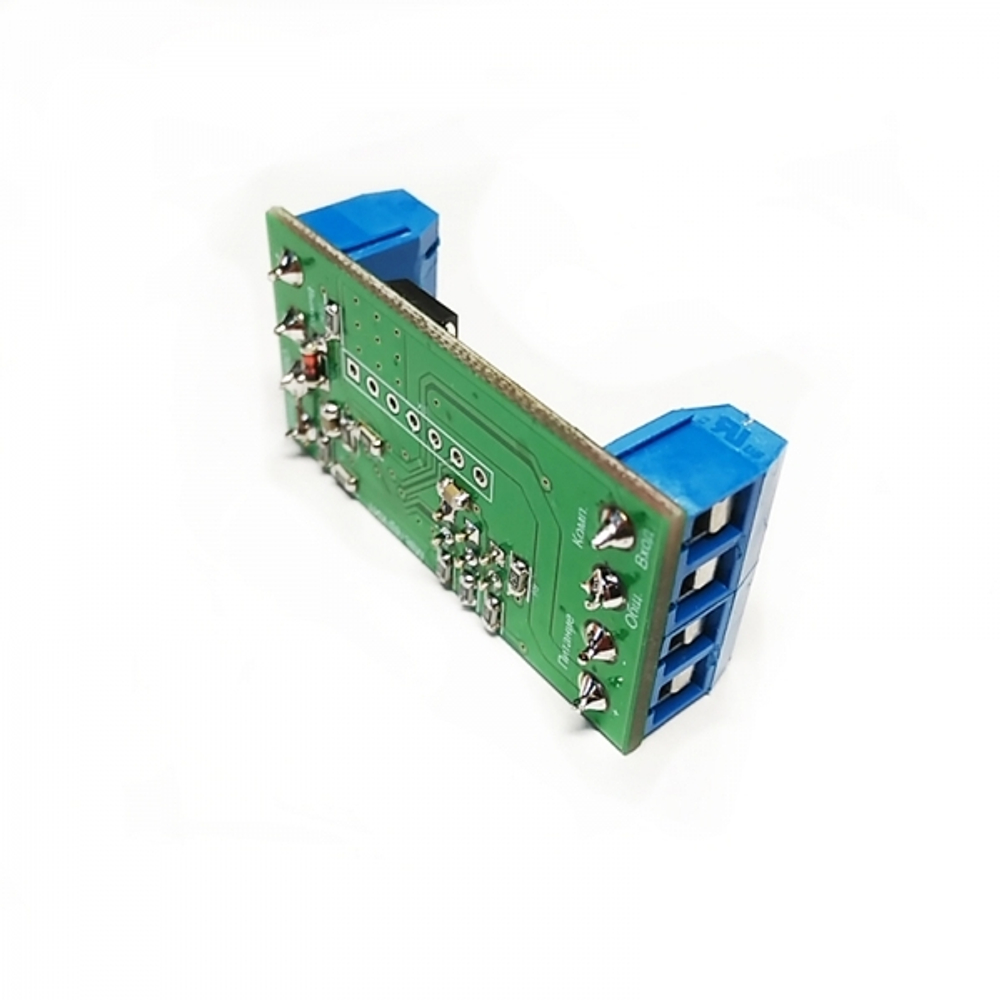

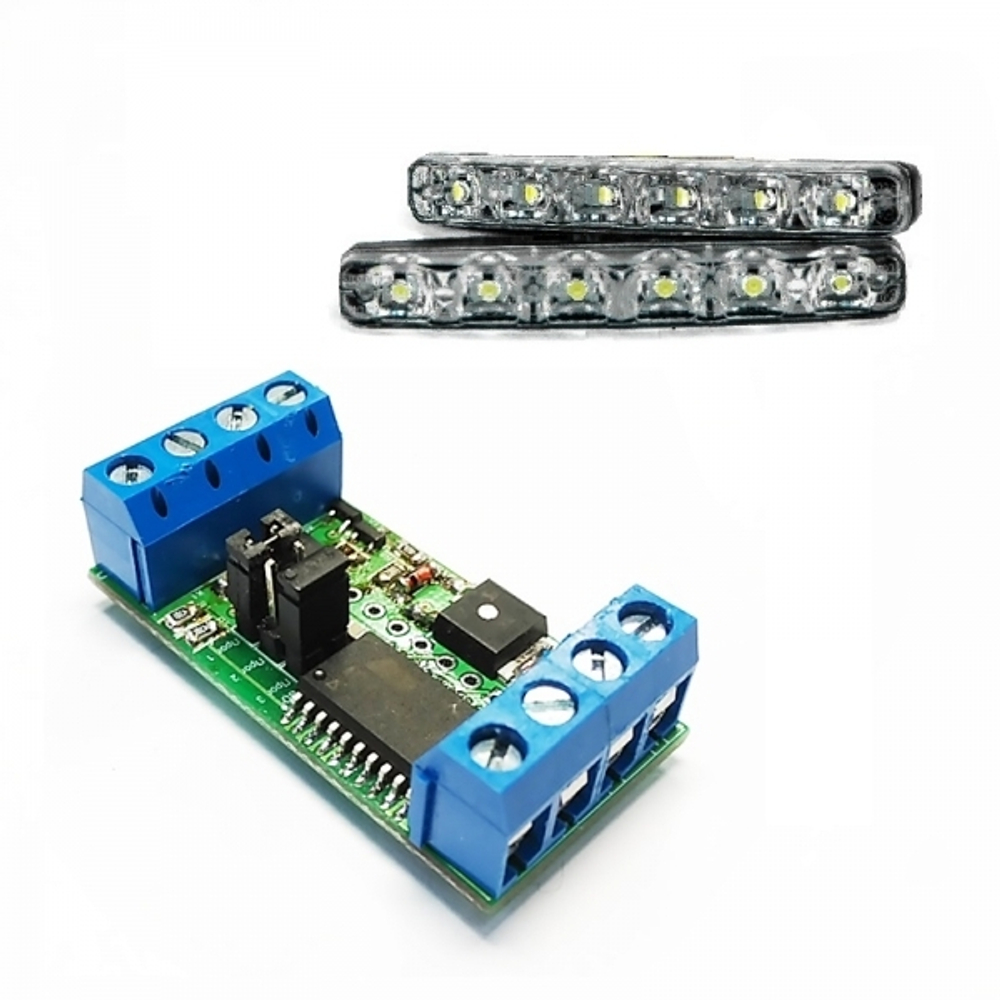

BM5404DRL Устройство управления дневными ходовыми огнями автомобиля (готовый модуль)
| Артикул | BM5404DRL |
| Производитель | Мастер Кит |
| Бренд | Нет бренда |
| Тип | Электронный модуль |
Описание
Простое решение для вашей задачи!
Устройство автоматического управления дневными ходовыми огнями.
Управление дхо позволяет снизить нагрузку на генератор и двигатель при непрогретом агрегате (особенно актуально при наличии системы автозапуска, а также в зимнее время года). И поможет сберечь ресурс ламп. Теперь вы не забудете включить ближний свет и не заплатите штраф. А также Вы не забудете и выключить фары ближнего света, теперь они отключится при отключении зажигания.
Может быть установлен на любой автомобиль.
Технические характеристики
| Рабочее напряжение, В | 12-24 |
| Ток покоя, мА | 10 |
| Максимальная мощность нагрузки, Вт | 40 |
| Число режимов работы | 4 |
| Габаритные размеры, мм | 43х22х15 |
| Вес без упаковки, г | 12 |
| Вес с упаковкой, г | 44 |
Инструкции
Особенности
- 4 режима конфигурации
- Компактное исполнение.
Режимы работы устройства
- Режим 1 Time (ИЛИ)
«Джампер» установлен в положение Программа 1
При кратковременной подаче на вход 12В ИЛИ при кратковременном замыкании на минус вход - через 15 сек включаются ДХО. - Режим 2 (И)
«Джампер» установлен в положение Программа 2
При кратковременной подаче на вход 12В И при кратковременном замыкании на минус входа - без задержки включаются ДХО. - Режим 3 (ИЛИ)
«Джампер» установлен в положение Программа 3
При кратковременной подаче на вход 12В ИЛИ при кратковременном замыкании на минус входа - без задержки включаются ДХО. - Режим 4 Time (И)
«Джампер» установлен в положение Программа 1 и 2
При кратковременной подаче на вход 12В И при кратковременном замыкании на минус входа - через 15 сек включаются ДХО.
Дополнительная информация
Каждый выход многофункционального контроллера может быть настроен на 4-е условия включения и 4-е условия выключения, объедененные по схеме «Логическое ИЛИ». Каждое условие настраивается по схеме «Логическое И». Каждый выход может быть настроен с задержкой включения/выключения.
Необходимая логика срабатывания задается джамперами на плате.
Схемы
Схема подключения к светодиодным фарам
Схема подключения к противотуманным фарам
Схема подключения к ближнему свету штатных фар
Комплект поставки
- Модуль в сборе - 1 шт.
- Инструкция - 1 шт.
Что потребуется для сборки
- Монтажный провод
- Бокорезы
- Отвертка
Подготовка к эксплуатации
- Установите «Джампер» в положение Программа 3
- Подайте 12V на модуль, соблюдая полярность. Должен зажечься индикатор питания.
- Кратковременно замкните «вход » с контактом 12В. При этом должен зажечься индикатор работы выхода.
- Проверка завершена. Приятной эксплуатации.
Условия эксплуатации
- Температура -35С до +50С.
- Относительная влажность 95% без образования конденсата.
Меры предосторожности
- Соблюдайте полярность при подключении.
- Не превышайте максимально допустимый ток нагрузки.
- Несоблюдение данных требований может вывести устройство из строя.
Техническое обслуживание
- Производитель оставляет за собой право изменять внешний вид, комплектацию, конструкцию и параметры, не изменяющие технические характеристики товара.
