NM5403 Устройство управления стоп-сигналами автомобиля

Принцип работы

Питание на устройство поступает через защитный диод VD4. Далее происходит фильтрация питающего напряжения RC-фильтром на элементах R10, C6, C7. Устройство собрано на двух таймерах 555 (DA1 и DA2). Таймер DA1 включен по схеме одновибратора, а DA2 – по схеме мультивибратора. При подаче напряжения питания запускается мультивибратор DA2. Частота его импульсов, а, следовательно, частота вспышек ламп стоп-сигналов определяется элементами C4, R6 и R7. Подстроечным резистором R6 можно оперативно регулировать эту частоту. Одновременно с мультивибратором DA2 включается одновибратор DA1. Он вырабатывает одиночный импульс длительностью от 0,5 до 3 секунд. Длительность импульса зависит от элементов C2, R3 и R2. Её можно изменять при помощи подстроечного резистора R2. Одиночный импульс, вырабатываемый DA1, является запускающим для мультивибратора DA2. После окончания импульса на выходе 3 таймера DA1 появляется напряжение низкого уровня, которое через диод VD2 и резистор R4 поступает на времязадающий конденсатор C4 мультивибратора DA2 и принудительно устанавливает на нем напряжение, близкое к нулю, тем самым, запрещая дальнейшую выдачу импульсов на вывод 3 таймера DA2. Импульсы с выхода 3 таймера DA2 через резисторы R8 и R9 поступают на транзистор VT1, нагрузкой которого является реле К1. Коммутация сигнальных ламп осуществляется нормально замкнутыми контактами реле. Элементы R1, C1 и VD1 необходимы для быстрого перезапуска таймера DA1. Таким образом, при подаче питания с выключателя сигнала торможения устройство выдает на лампы серию импульсов, частота следования которых задается положением движка R6, а продолжительность импульсной работы определяется положением движка R2. После окончания серии импульсов устройство переходит в обычный режим непрерывного горения ламп. Замыканием контактов 1-2 переключателя SW1 осуществляется выключение импульсного режима горения стоп-сигналов. Замыканием контактов 2-3 переключателя SW1 осуществляется включение импульсного режима горения стоп-сигналов. Устройство может располагаться, например, в багажнике автомобиля в непосредственной близости к стоп-сигналам.

 Конструкция устройства

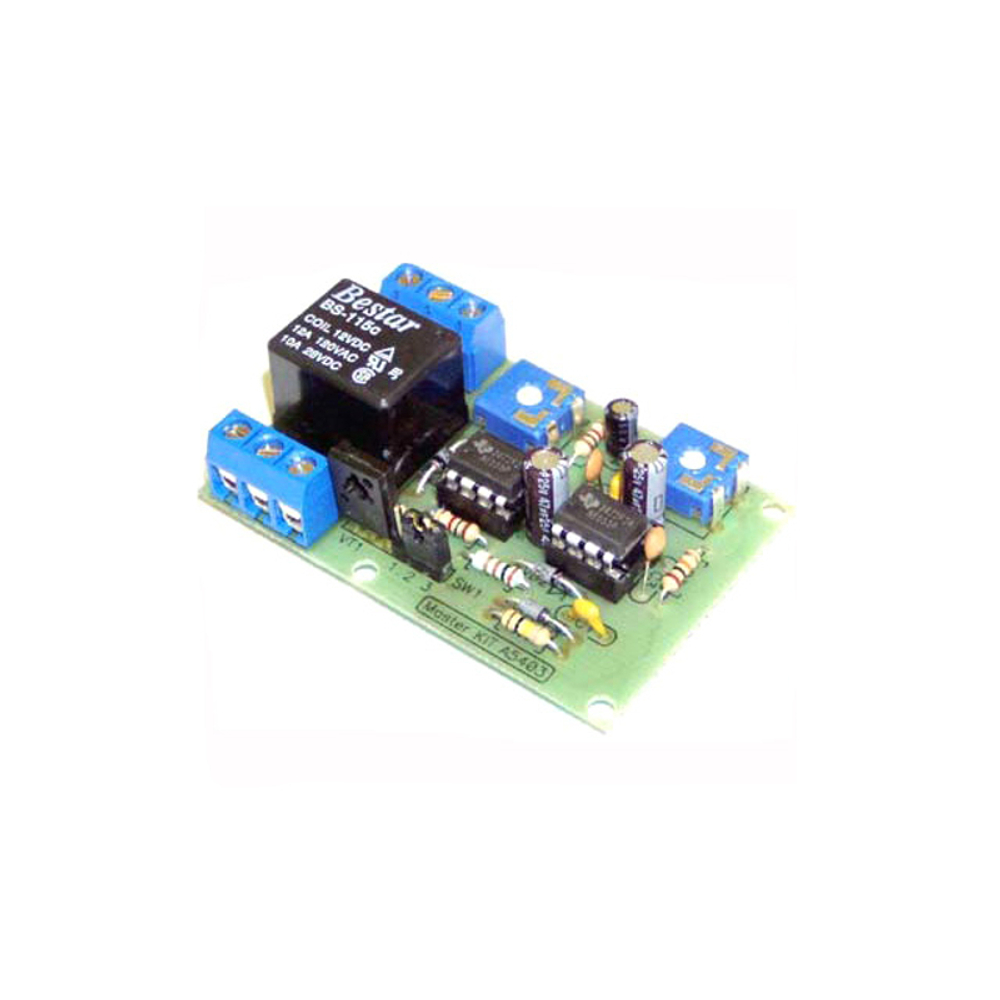

Устройство выполнено на печатной плате из фольгированного стеклотекстолита с размерами 60х40мм, высота в собранном виде 25мм. Конструкция предусматривает установку платы в корпус, для этого предусмотрены монтажные отверстия по краям платы под винты 2,5 мм. Для удобства подключения источника напряжения (от концевика педали тормоза и массы автомобиля) и нагрузок (ламп стоп-сигналов) на плате предусмотрены посадочные места под штыревые контакты или клеммные винтовые зажимы.

 Дополнительная информация

Устройство управления стоп-сигналами автомобиля поставляется в виде набора компонентов, печатной платы и инструкции по сборке. Поэтому сделать мигающий стоп сигнал своими руками очень просто. NM5403 одинаково хорошо работает как с обычными лампами накаливания, так и со светодиодными.

"В мигающих стоп-сигналах скрыт огромный потенциал по сокращению ДТП, считает глава аналитической службы немецкого транспортного агентства Dekra Йорг Олгримм. По его словам, мигающие стоп-сигналы способны значительно сократить число столкновений с впереди идущей машиной, на долю которых приходится около 20% всех ДТП". Сейчас многие модели современных автомобилей уже с завода оснащены мигающими стоп сигналами (основными или дополнительными).

  Порядок сборки

• Описан в инструкции.
• Пожалуйста, уделите особое внимание качеству пайки. Устройству предстоит работать в автомобиле и переносить жару и морозы. Используйте паяльные флюсы и хорошо пропаивайте каждый контакт. Олово должно равномерно растекаться вокруг ножек компонентов.
• После пайки плату надо промыть спиртом или другим раствором для очистки от остатков флюса.
• Для повышения надежности при эксплуатации плату после проверки и настройки рекомендуется покрыть слоем защитного лака, который можно приобрести в магазинах электронных компонентов.
