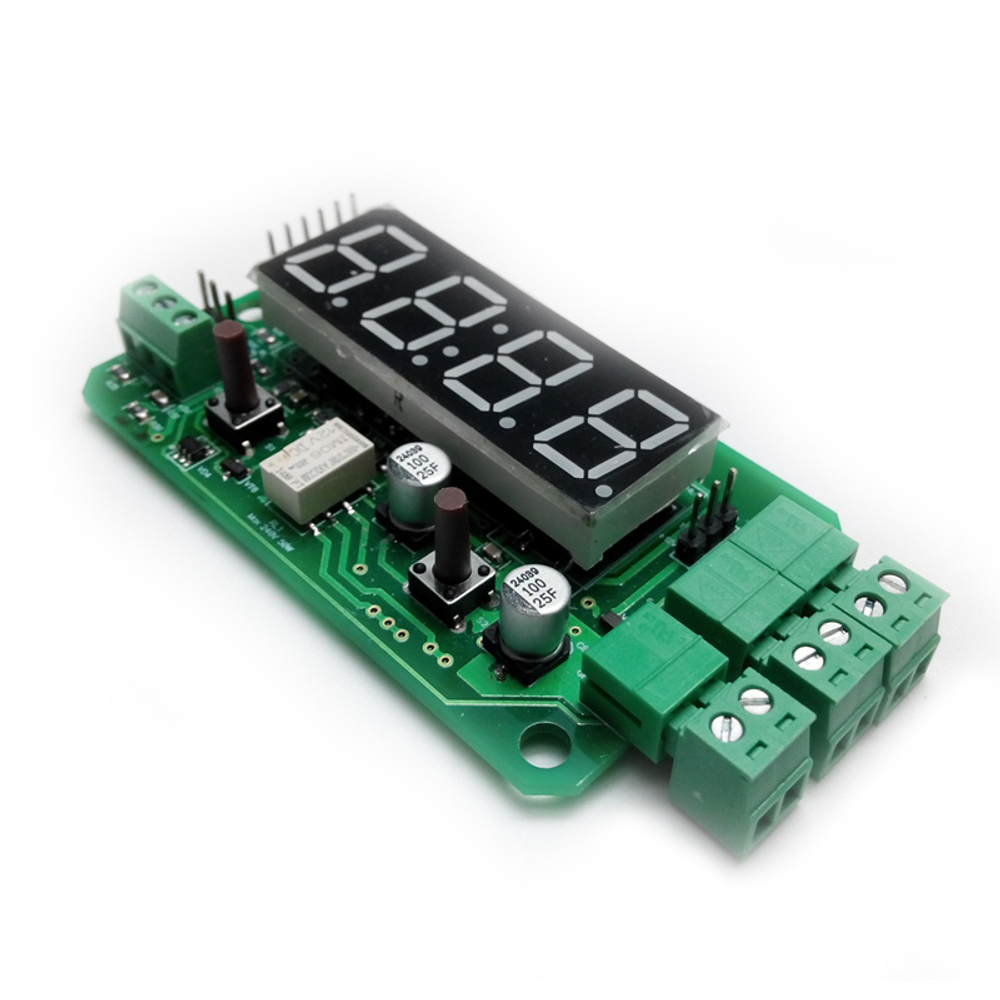

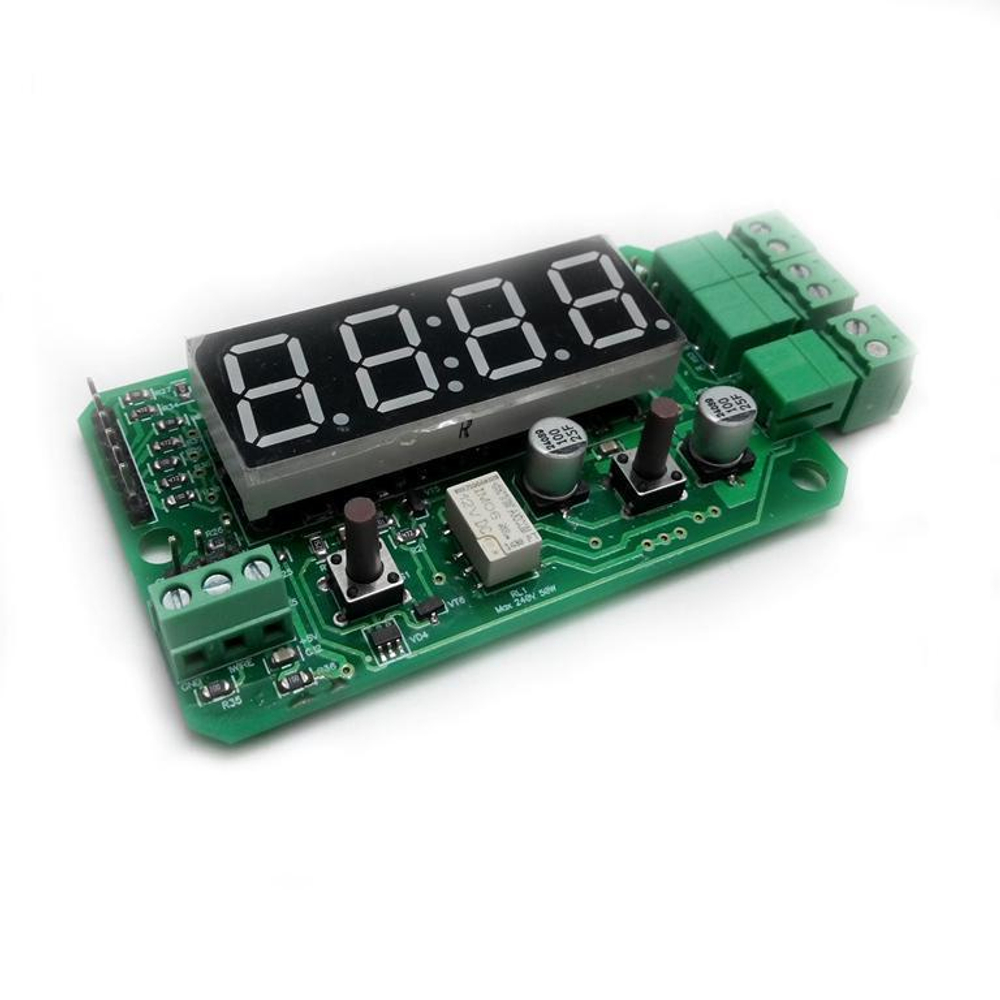

Многорежимный таймер (MP8037time)

Артикул MP8037time
Производитель Мастер Кит
Бренд Нет бренда
Тип Радиоконструкторы и модули
2310 руб × = 2310 руб
23 бонусов

Бонусы: 1 бонус равен 1 рублю. Накопленные бонусы можно использовать при оплате в будущих заказах. Подробнее

Описание

Модуль предназначен для построения систем автоматики и управления различными электроприборами по заданному интервалу времени, например, электрическими лампами, насосами, приводными механизмами и т.п. Будет незаменим в системах капельного полива растений.

Рекомендуемый источник питания - PW1245, корпус BOX-M8037, силовое реле MP146.

Технические характеристики

Напряжение питания, В 12
Минимальное время счета/задержки, сек 1
Максимальное время счета/ задержки, ч 24
Ток потребления в режиме, мА 50
Входное напряжение АЦП, В 0-5
Мощность включения реле, Вт 40
Максимальное число в режиме счетчика 9999
Рабочая температура, С -30…+50
Габариты модуля, мм 76х47х15
Вес 49

Особенности

  • Компактные размеры
  • Удобное подключение
  • Режим отложенного старта
  • Циклический режим
  • Старт при подаче питания
  • Режим счетчика
  • Защита от неправильного подключения питания

Принцип работы

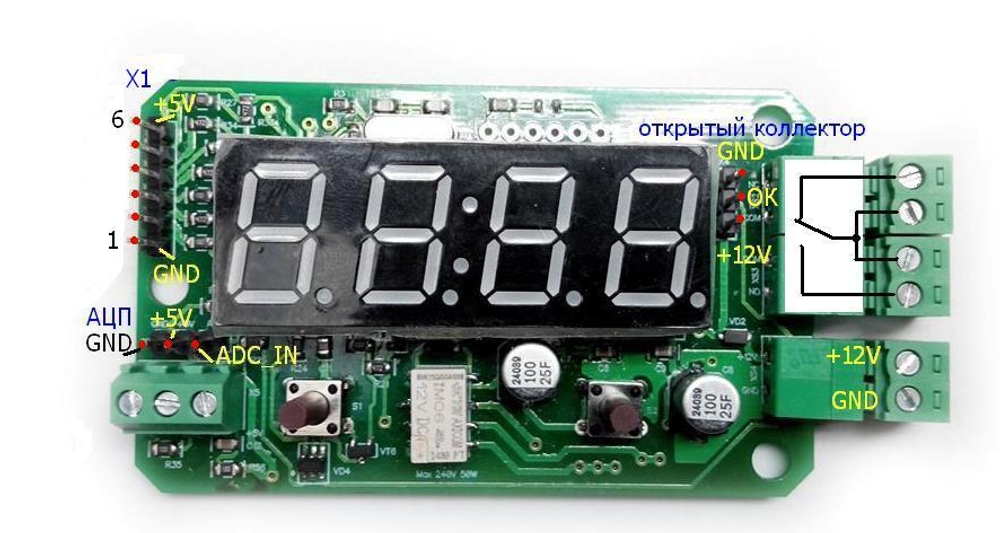

Центральная часть устройства – микроконтроллер Mega168, работающий на частоте 8 МГц. Управление таймером осуществляется, как при помощи кнопок, так и при помощи внешних входов TTL или АЦП.

Режимы работы устройства

  • Два состояния, включено или отключено.

Дополнительная информация

Предлагаемый блок в собранном виде позволяет реализовать принцип: купил – подключил. Блок позволит радиолюбителю включать и выключать электроприборы по необходимому интервалу времени, с различным интервалом задержки, используя различные внешние события.

Комплект поставки

  • Модуль MP8037time - 1 шт шт.
  • Инструкция - 1 шт шт.

Что потребуется для сборки

  • Отвертка
  • Бокорезы
  • Провод

 Подготовка к эксплуатации

  • Подайте питание 12В, соблюдая полярность. На дисплее должен отобразиться «00:00».
  • Для входа в меню, одновременно, удерживайте две кнопки более 3х сек. Выберите необходимый пункт меню и установите небольшую длительность 5-10 секунд. Через 3 сек. устройство вернется в рабочий режим.
  • Теперь, при нажатии левой кнопки, произойдет запуск таймера и включится реле. При нажатии правой кнопки произойдет сброс таймера, а реле вернется в исходное состояние. Если дождаться окончания работы таймера, так же произойдет сброс и отключение реле.
  • Проверка завершена. Приятной эксплуатации.

 Условия эксплуатации

  • -30…+50 град.С

  • Относительная влажность 20-95% без образования конденсата.

Меры предосторожности

  • Не превышайте максимально допустимую мощность нагрузки реле.
  • Не превышайте заявленное напряжение питания модуля.
  • Не соблюдение данных требований приведет к выходу устройства из строя.
