Технические характеристики
| Мощность коммутируемой нагрузки, кВт | 2,2 |
| Напряжение питания нагрузки, В | 220 |
| Гальваническая развязка | да |
| Габритные размеры, ДxШxВ, мм | 60x20x17 |
Инструкции
Принцип работы

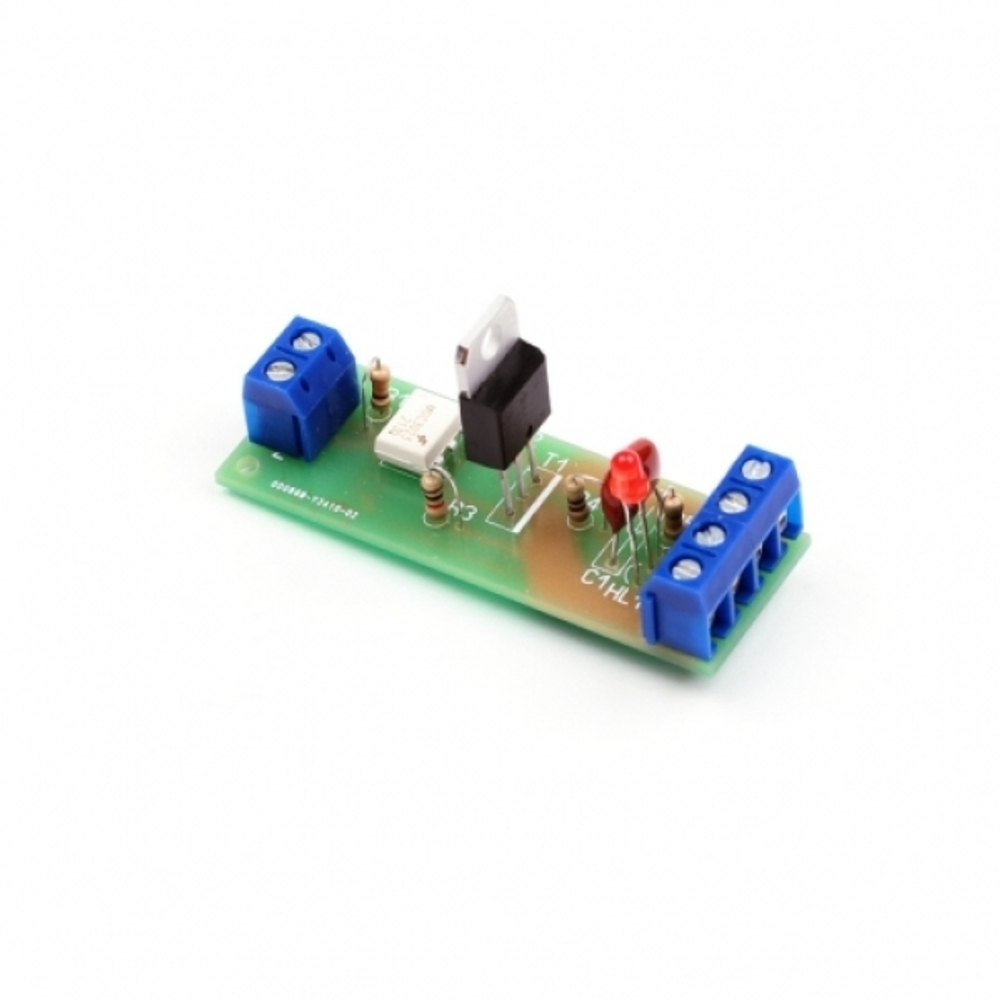

Силовым коммутирующим элементом схемы является симистор T1. Его управляющий электрод подключен к оптосимистору А1. Этот оптосимистор выполняет одновременно функцию включения или выключения силового симистора во время перехода синусоиды напряжения питания нагрузки через ноль и функцию гальванической развязки между силовой и слаботочной частями конструкции.Таким образом, исключается проникновение в бытовую сеть помехи от включения или выключения симистора, а так же попадание высокого напряжения на низковольтную часть схемы. Светодиод оптосимистора подключается через ограничительный резистор R1 к источнику управляющего сигнала.Светодиод HL1 служит индикатором включения нагрузки.Модуль не требует отдельного источника питания.
Дополнительная информация
Управление силовой нагрузкой - актуальная задача, с которой рано или поздно сталкивается каждый радиолюбитель.
Существует несколько способов управления силовой нагрузкой. В данном наборе коммутирующим элементом служит симметричный тиристор (симистор), который управляется при помощи оптопары. Оптопара, помимо этого, выполняет задачу гальванической развязки силовой цепи и управляющего устройства. Фактически, ваша конструкция будет просто зажигать светодиод через токоограничительный резистор R1. Все остальное сделает сам модуль. Еще одно достоинство такого способа коммутации нагрузки в том, что модулю не требуется дополнительное отдельное питание - он питается от сети переменного тока.
Внимание - если мощность коммутируемой нагрузки превышает 100Вт, симистору потребуется радиатор для охлаждения!
Схемы
Схема принципиальная
Схема монтажная
Настройка
- Правильно собранное устройство в настройке не нуждается и начинает работать сразу после включения.
Меры предосторожности
- При пайке симисторов будьте осторожны — время контакта жала паяльника и вывода симисторов не должно превышать 5 секунд. Иначе, возможен перегрев компонентов и выход их из строя.
Установите симистор Т1 на радиатор площадью 20-30 кв.см. (в комплект не входит). - Длительная работа модуля с неустановленным на радиатор симистором может привести к его перегреву и выходу из строя.
- Для сборки конструктора используйте паяльник мощностью не более 40Вт.
- При работе устройства, на его элементах и контактах присутствует опасное для жизни напряжение. Будьте особенно внимательны при работе с данным устройством.
