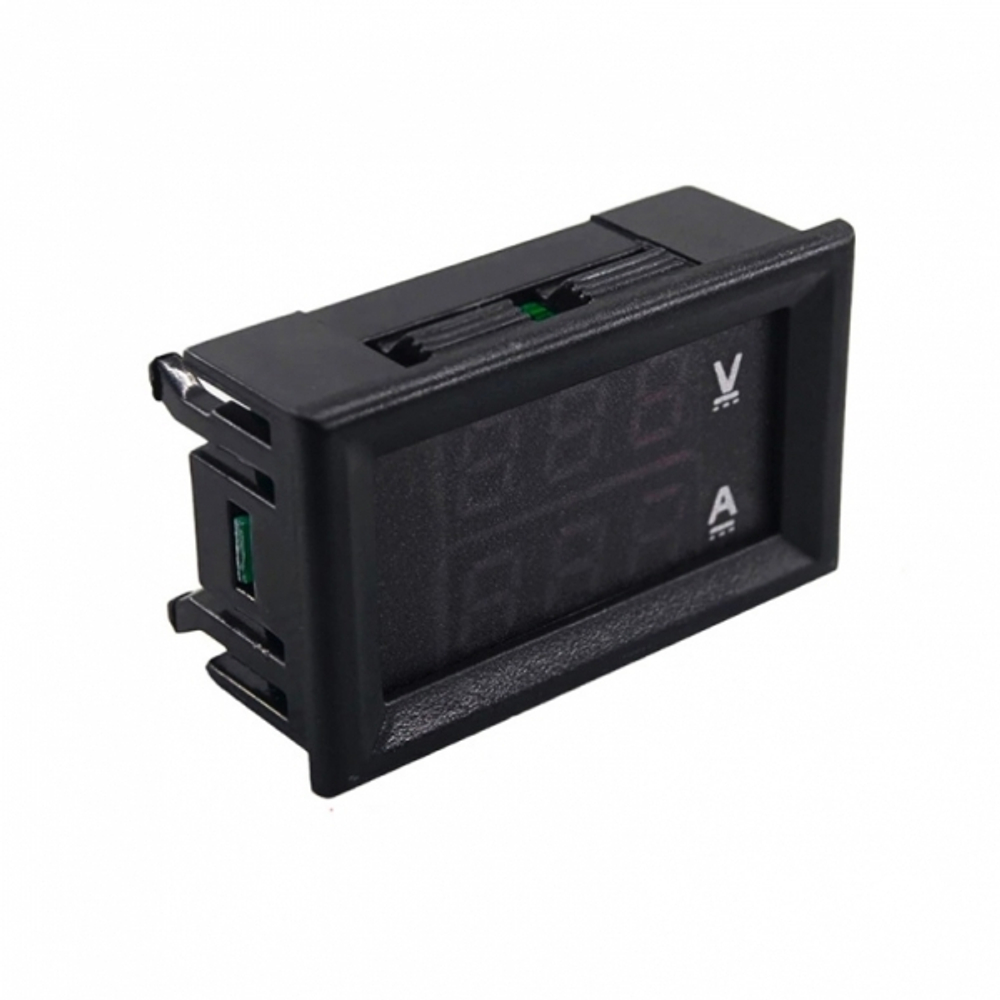

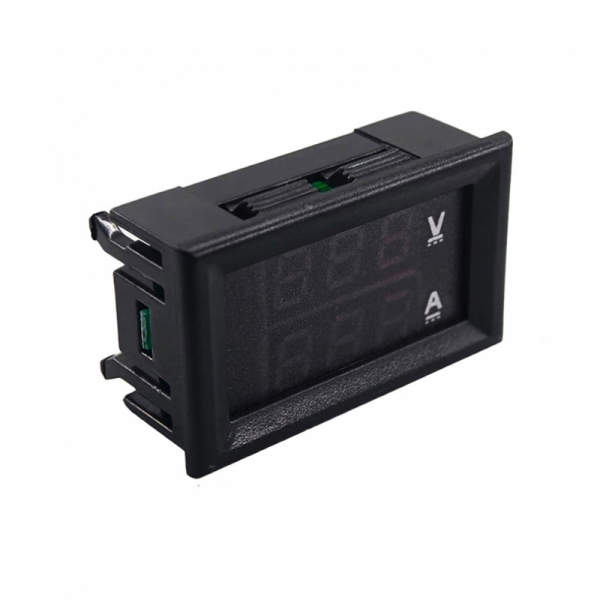

MP608M Встраиваемый цифровой вольтметр + амперметр 30В / 10А (готовый модуль)
| Артикул | MP608M |
| Бренд | Нет бренда, Мастер Кит |
| Тип | Электронный модуль |
Описание
Модуль представляет собой комбинированный цифровой вольтметр амперметр в корпусе.
Может использоваться как для отдельного, так и для комбинированного измерения выходного напряжения и потребляемого тока. При встраивании в изделие пластиковый корпус придаст эстетический вид устройству и скроет недостатки обработки края поверхности.
Модуль будет незаменим при постройке своими руками лабораторных источников питания, зарядных станций и других подобных устройств где требуется контроль напряжения и тока.
Технические характеристики
| Напряжение питания, В | 4,5…30 |
| Диапазон измерения напряжения DC, В* | *4,5…30 |
| Диапазон измерения тока DC, A | 0…10 |
| Габариты модуля, мм | 48х29х22 |
| Размер окна для встраивания, мм | 46х26 |
Инструкции
Особенности
- Компактный размер
- Широкий диапазон измерения напряжения и тока
- Встроенный шунт
- Индикация напряжения и тока в одном окне

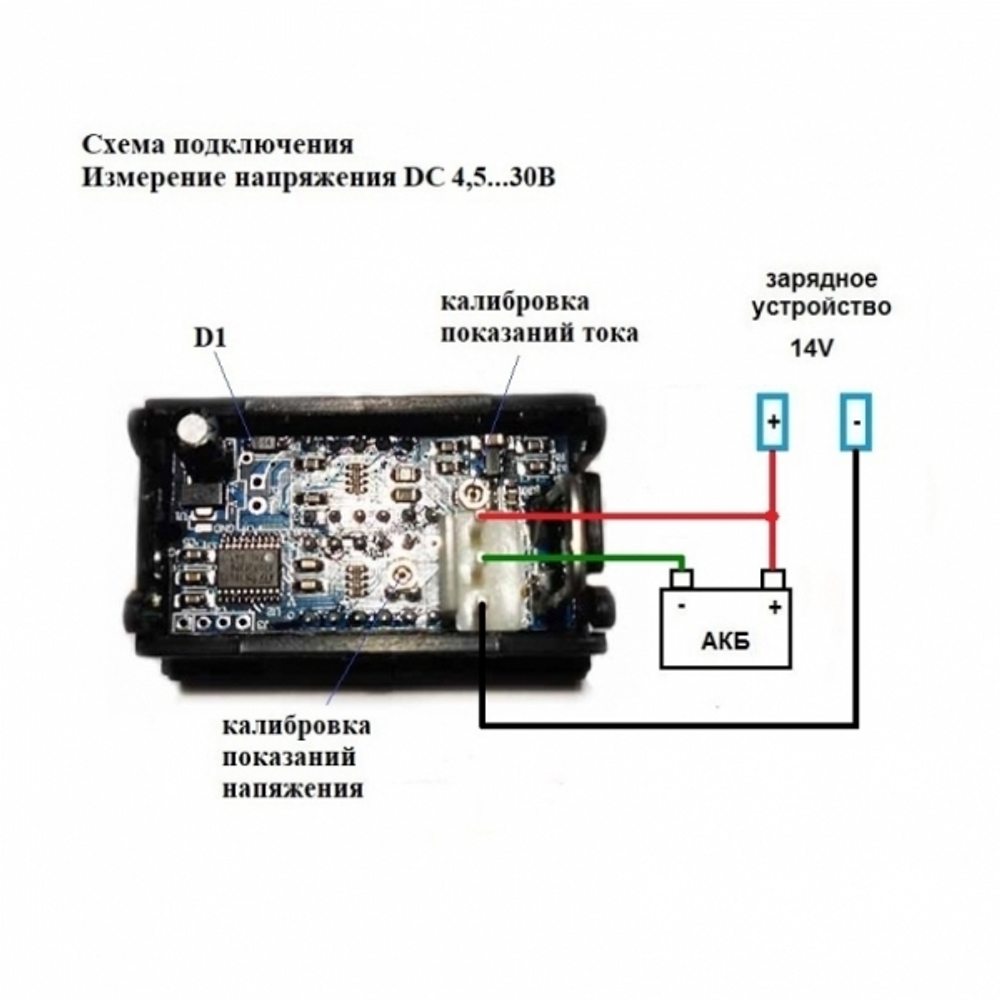

- *Нижний придел может быт понижен до 0В. Для этого необходимо питать устройство от отдельно источника питания напряжением 4,5-30В. Предварительно удалив с платы диод D1. При таком включении, плюс питния источника подается на контакт Катода выпаянного диода D1, минус соединяется с черным проводом устройства.
