NM8041 Импульсный металлоискатель (набор для сборки)

Артикул NM8041
Производитель Мастер Кит
1280 руб × = 1280 руб
13 бонусов

Бонусы: 1 бонус равен 1 рублю. Накопленные бонусы можно использовать при оплате в будущих заказах. Подробнее

посмотреть похожие товары

Cрок поставки 2-5 дней

Описание

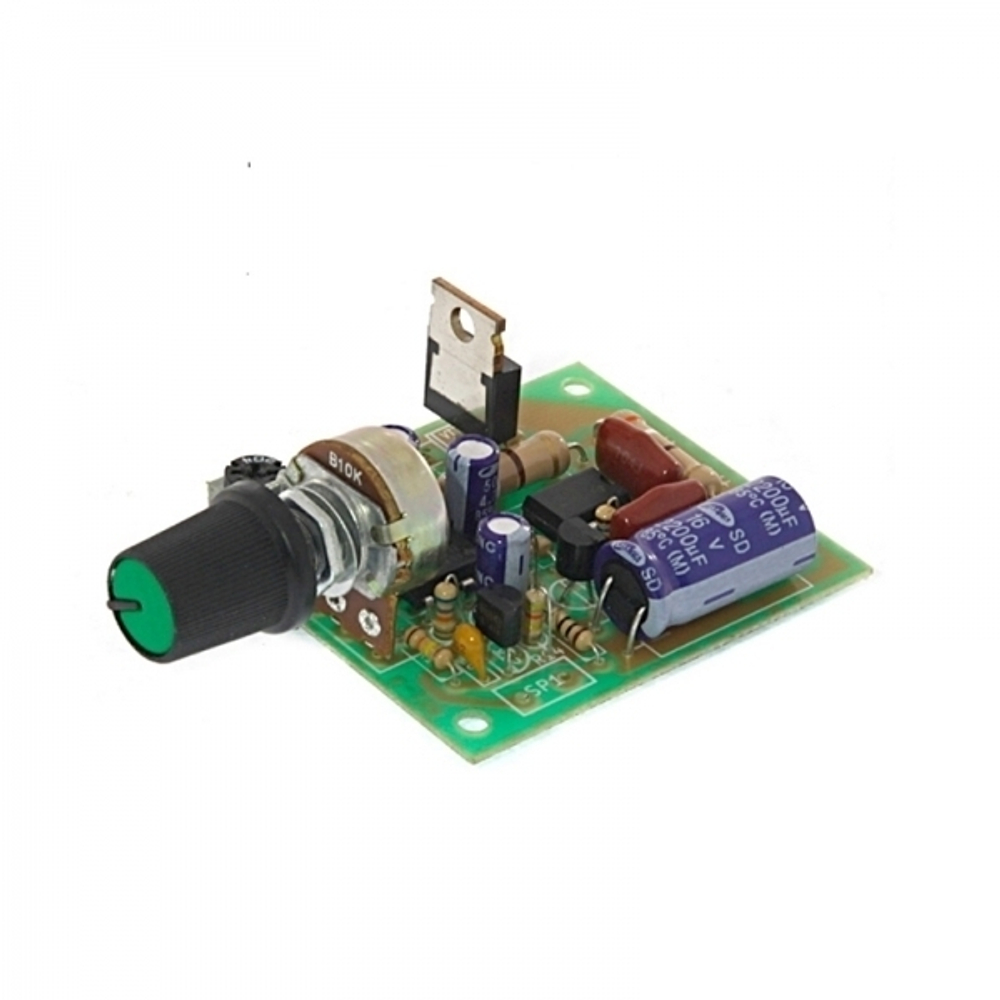

В конце увлекательной сборки вы получаете модуль, из которого можно будет собрать металлоискатель для поиска металлических предметов в дереве и грунте, например, гвоздей или монет и т.п. Несмотря на всю простоту, с катушкой 28 см будет видеть мелочь на глубине до 20 сантиметров, а большие объекты —до 150 сантиметров.

Набор предназначен для обучения радиолюбителей навыкам пайки, чтения схем и практической настройки собранных устройств.  Набор, безусловно, будет интересен и полезен при знакомстве с основами электроники и получении опыта сборки и настройки электронных устройств.

Технические характеристики

Напряжение питания, В 9…14
Глубина обнаружения монеты, см 20…25
Глубина обнаружения крупных предметов, см 100…150
Ток потребления в режиме покоя, мА 70
Ток потребления в режиме поиска, А 1...2

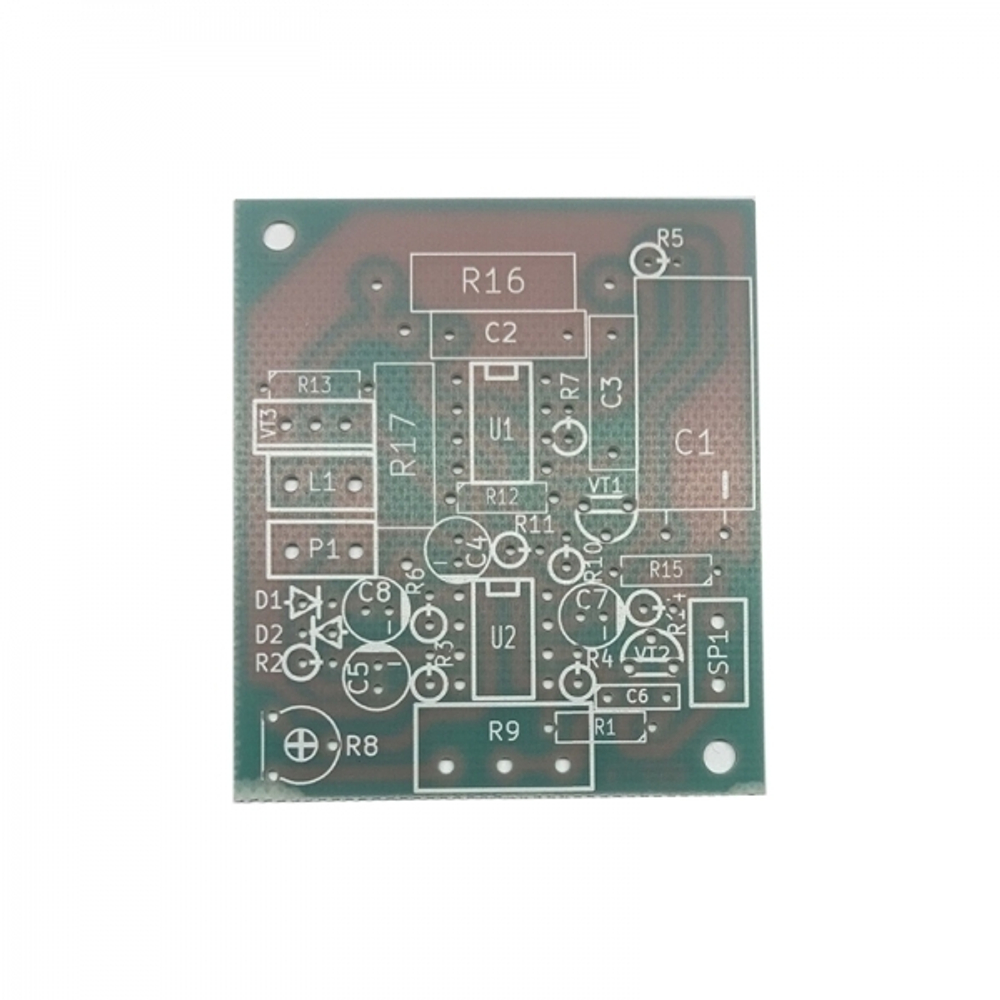

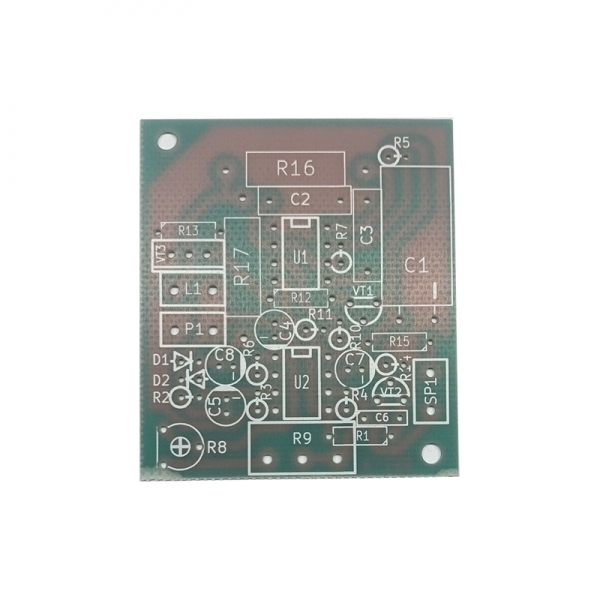

Размер печатной платы, мм 45х52

 Инструкции


 Принцип работы

Прибор состоит из двух основных узлов: передающего и приемного. Передающий узел состоит из генератора импульсов на микросхеме U1 мощного ключа на транзисторе VT3. Приемный узел собран на микросхеме U2 и транзисторе VT2. Возбуждающий сигнал передается периодически в катушку датчика в виде импульсов длительностью 125-150 мкс и частотой 125-150 Гц. В проводящих объектах наводятся затухающие вихревые токи, которые возбуждают затухающее электромагнитное поле. В зависимости от проводящих свойств и размера объекта, сигнал меняет свою форму и длительность. Таким образом, после навыка, можно научится отделять черные и цветные металлы.


 Дополнительная информация

Изготовление поисковой катушки
Каркас для катушки можно как изготовить самому, так и приобрести уже готовый. Подойдет любой самый простой каркас для одноконтурной катушки.
Важно помнить, что нельзя использовать металлические крепления для каркаса поисковой катушки.
В инструкции в таблице приведены рекомендуемые значения значения количества витков и сечения провода в зависимости от размеров оправы, на которой будет производится намотка.


 Комплект поставки

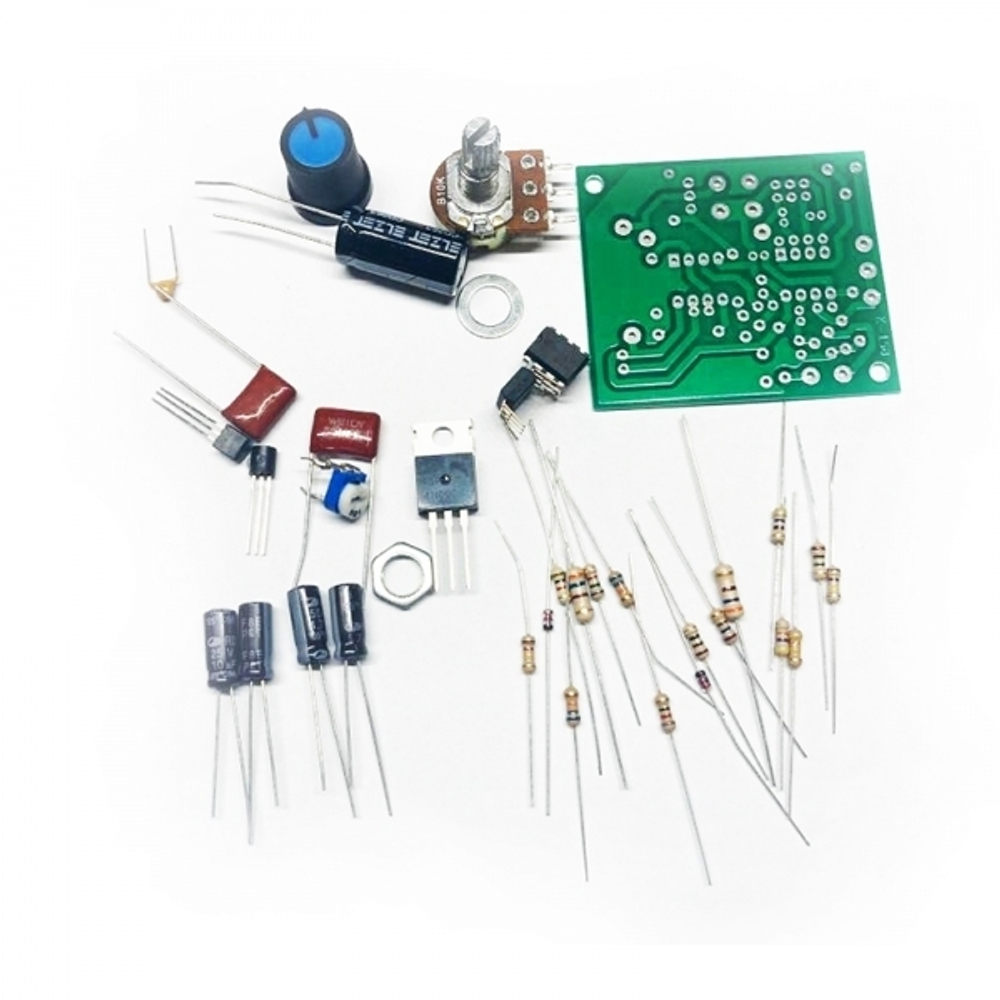

  • Печатная плата - 1 шт.
  • Комплект электронных компонентов - 1 шт.
  • Инструкция - 1 шт.

 Что потребуется для сборки

  • Паяльник
  • Припой
  • Бокорезы
