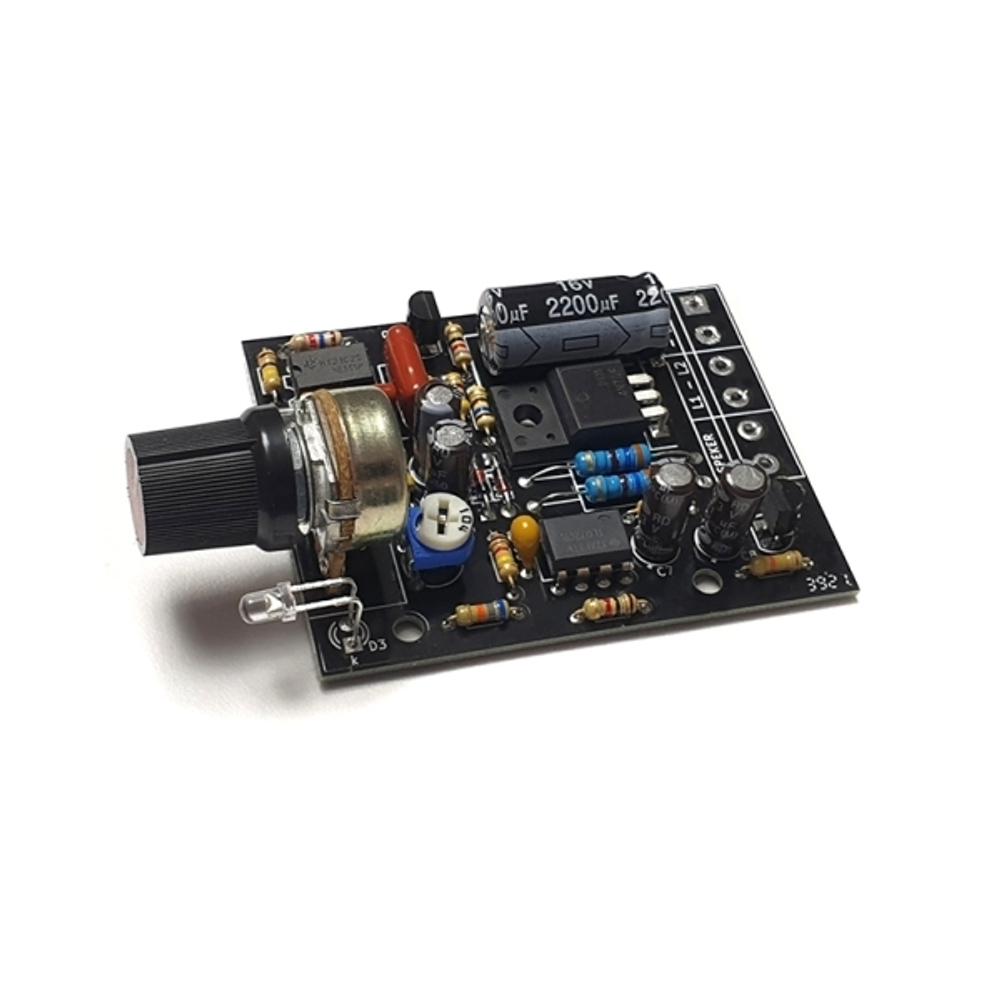

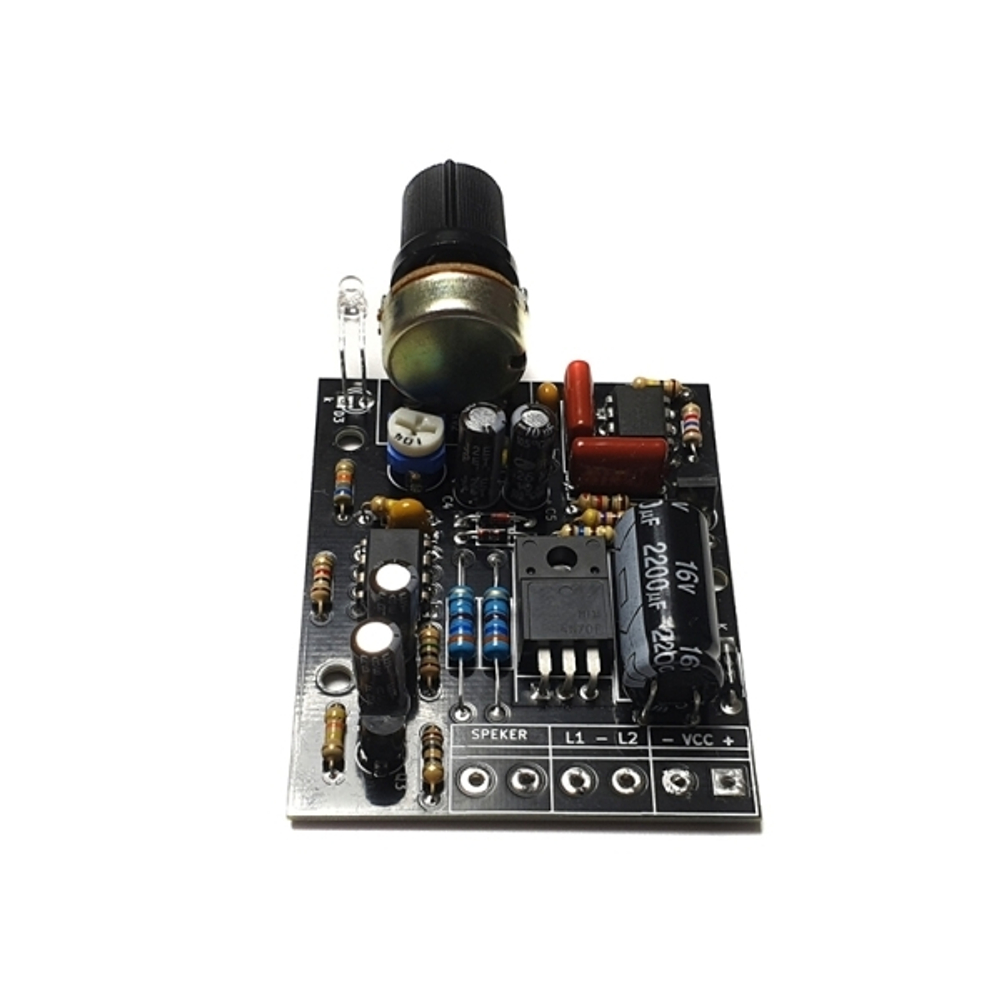

Модифицированная версия отлично зарекомендовавшего себя металлоискателя NM8041.
В NM8041n улучшена термостабильность и увеличена глубина обнаружения мелких предметов. В конце увлекательной сборки вы получаете модуль, из которого можно будет собрать современный металлоискатель своими руками, который обладает всеми необходимыми функциями полноценного металлодетектора для поиска металлических предметов в дереве и грунте, например, монет и т.п.
Несмотря на всю простоту, с катушкой 28 см будет видеть мелочь на глубине до 25 сантиметров, а большие объекты — до 150 сантиметров. Питание металлоискателя происходит от 12В. Металлоискатель NM8041n это один из самых лёгких и простых в обращении приборов. Из детских металлоискателей, пожалуй, это единственный металлодетектор который работает и не уступает более дорогим изделиям.

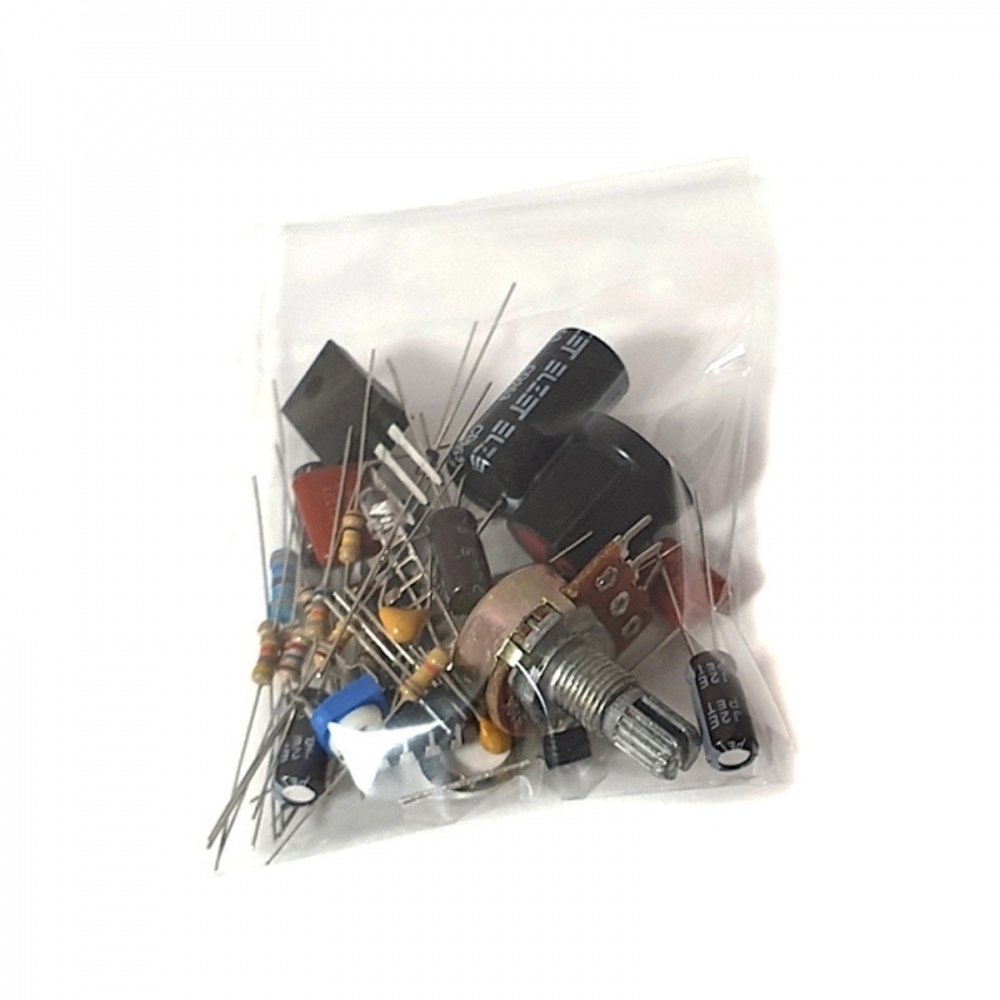

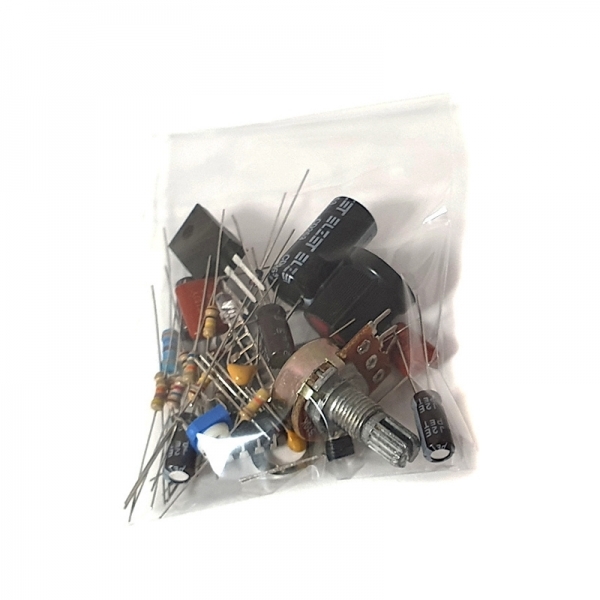

абор для сборки металлоискателя будет интересен и полезен при знакомстве с основами электроники и получении опыта пайки и настройки электронных устройств.
Возрастное ограничение 14+.
Технические характеристики
| Напряжение питания, В | 9…14 |
| Глубина обнаружения монеты, см | 20…25 |
| Глубина обнаружения крупных предметов, см | 100…160 |
| Ток потребления в режиме покоя, мА | 60…70 |
| Ток потребления в режиме поиска, А | 1…2 |

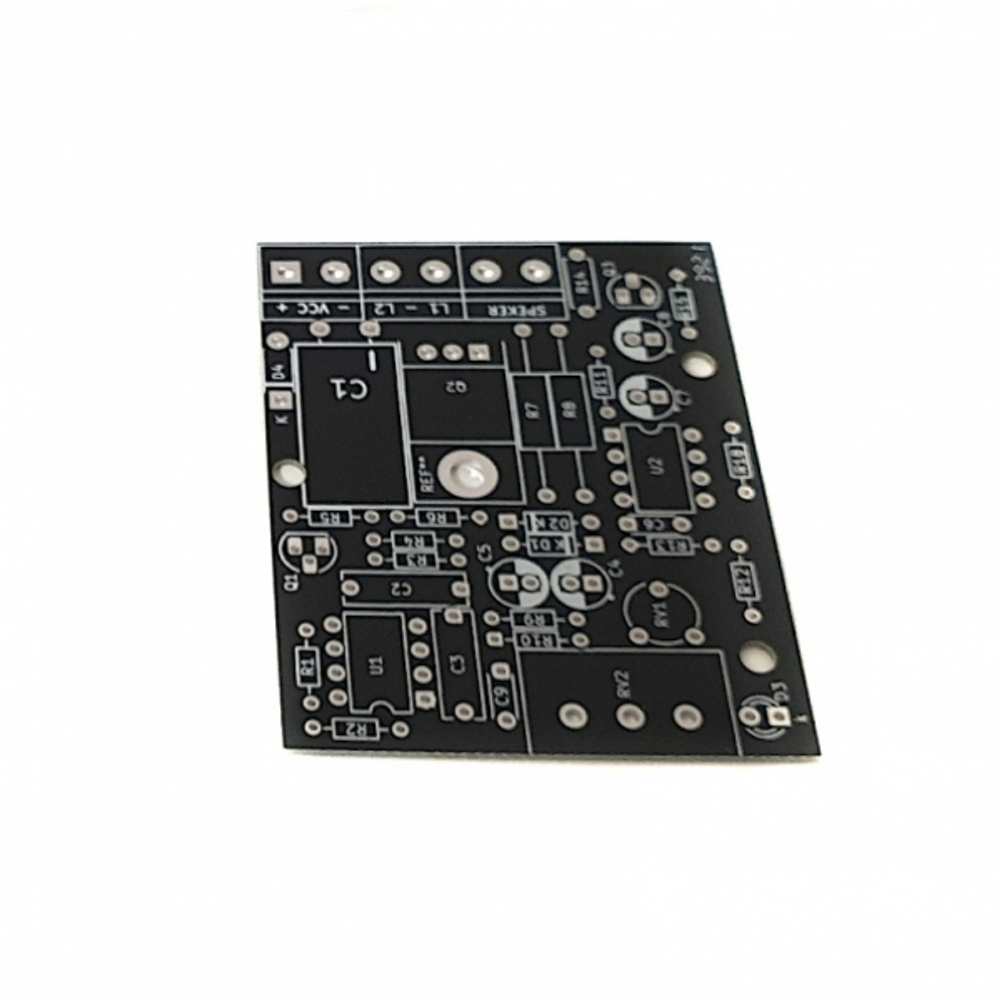

| Размер печатной платы, мм | 47х60 |
| Габариты модуля, мм | 47х60х25 |
| Вес с упаковкой, г | 48 |
Инструкции
Принцип работы
Прибор состоит из двух основных узлов: передающего и приемного. Передающий узел состоит из генератора импульсов на микросхеме U1 мощного ключа на транзисторе VT3. Приемный узел собран на микросхеме U2 и транзисторе VT2. Возбуждающий сигнал передается периодически в катушку датчика в виде импульсов длительностью 125-150 мкс и частотой 125-150 Гц. В проводящих объектах наводятся затухающие вихревые токи, которые возбуждают затухающее электромагнитное поле. В зависимости от проводящих свойств и размера объекта, сигнал меняет свою форму и длительность. Таким образом, после навыка, можно научится отделять черные и цветные металлы.
Дополнительная информация
Изготовление поисковой катушки
Каркас для катушки можно как изготовить самому, так и приобрести уже готовый. Подойдет любой самый простой каркас для одноконтурной катушки.
Важно помнить, что нельзя использовать металлические крепления для каркаса поисковой катушки.
В инструкции в таблице приведены рекомендуемые значения значения количества витков и сечения провода в зависимости от размеров оправы, на которой будет производится намотка.
Внимание!
- Производитель оставляет за собой право изменять внешний вид, комплектацию, конструкцию и параметры, не изменяющие технические характеристики товара.
