Обучаемый модуль управления теплом и временем - программируемый контроллер (NM8036)

Артикул	NM8036
Производитель	Мастер Кит
Бренд	Нет бренда
Тип	Радиоконструкторы и модули

Описание

4-х канальное микропроцесcорное головное устройство системы управления отоплением дачи, дома, а также различными электроприборами по программе пользователя с 32 шагами программирования в реальном времени. Это термостат, таймер, АЦП, часы реального времени. Модуль позволяет поддерживать температуру, которая вам нужна именно в этот момент времени и день недели. "Электронный источник" автоматически выберет самый выгодный источник энергии для текущего времени суток. Например, может в ночное время включать накопление энергии в тепловом аккумуляторе по дешевому тарифу, а среди недели будет поддерживать минимальную температуру, защищая дом от замерзания. Программа "МЕНЕДЖЕР" заметно ускоряет процесс "обучения" модуля. До 32 цифровых датчиков температуры можно использовать для управления по 12-ти выходным каналам. Источник независимого питания восстановит работоспособность отопления после отключения сети 220. Простая сборка, большой опыт использования на форуме, в статьях и инструкциях, линия технической поддержки.

Технические характеристики

Диапазон напряжений питания (B)	9…15
Потребляемый ток, не более (мА)	200
Максимально допустимый ток нагрузки (А)	1
Количество каналов управления (шт)	4
Количество линий 1-wire (шт)	1
Рекомендованные датчики температуры	DS18B20 (входят в комплект)
Количество датчиков на каждую линию 1wire (шт)	32
Вес	180

Особенности

Модуль поставляется в виде набора для самостоятельной сборки с помощью пайки. Это позволяет заметно сэкономить на его покупке по сравнению с аналогичными, полностью собранными устройствами. Время на сборку: 2 - 4 часа. Все необходимое есть в комплекте: все компоненты, инструкция, печатная плата с подписанными названиями устанавливаемых компонентов. Достаточно элементарных навыков по пайке и наличие самого паяльника и припоя.
Это хороший повод научить пайке своего сына!

Принцип работы

Микроконтроллер, управляет подключенными электроприборами на основании измеряемой температуры, программы, заложенной в него пользователем и часов реального времени.

Функции

Модуль может управлять автоматической системой отопления и/или охлаждения
Управление по таймер: 1.Включение нагрузки в определенном промежутке времени. 2. Управление нагрузками по определенным дням недели, дням в месяце, или по выбранным месяцам
Управление по температуре - термостатирование. Доступны режимы охладитель и обогреватель..
Будильник звук + свет (подсветка дисплея)
Энергонезависимые часы реального времени: полный календарь с учетом високосных лет
Сохранение всех настроек в энергонезависимой памяти.Продолжение правильной работы программы в случае временного отключения от сети.
Оптоизолированный выходной каскад для подключения силовых симисторов и логические выходы с максимальным током 10 мА
Удаленное управление термостатом через СОМ - порт компьютера посредством специально разработанного ПО

Конструкция устройства

Модуль поставляется в виде набора для самостоятельной сборки с помощью пайки. Время на сборку: 2-4 часа. Все необходимое есть в комплекте: все компоненты, инструкция, печатная плата с подписанными названиями устанавливаемых компонентов.

Дополнительная информация

Дополнительно К выходам XS5-XS12 подключаются силовые симисторы (в комплект набора не входят, схема их подключения приведена в инструкции на набор). В схеме можно применять симисторы с током включения не более 1 А в пике (или максимум 100 мА постоянной нагрузки), например, MAC223-MAC224 или BT134-BT139 в зависимости от требуемой мощности. Если мощность нагрузки не превышает 500 Вт, то симисторы можно применять без установки их на радиатор. Если же мощность превышает 500 Вт, то симистор требуется установить на радиатор, площадь которого должна удовлетворять тому, чтобы происходил достаточный отвод тепла от корпуса прибора. На разъем XS1 выведены логические выходы: 1, 6, 8 и 9 выводы разъема соответствуют с 1-го по 4-й выходы управления. Активный уровень TTL: 5 В. Максимально допустимый ток: 10 мА.

Комплект поставки

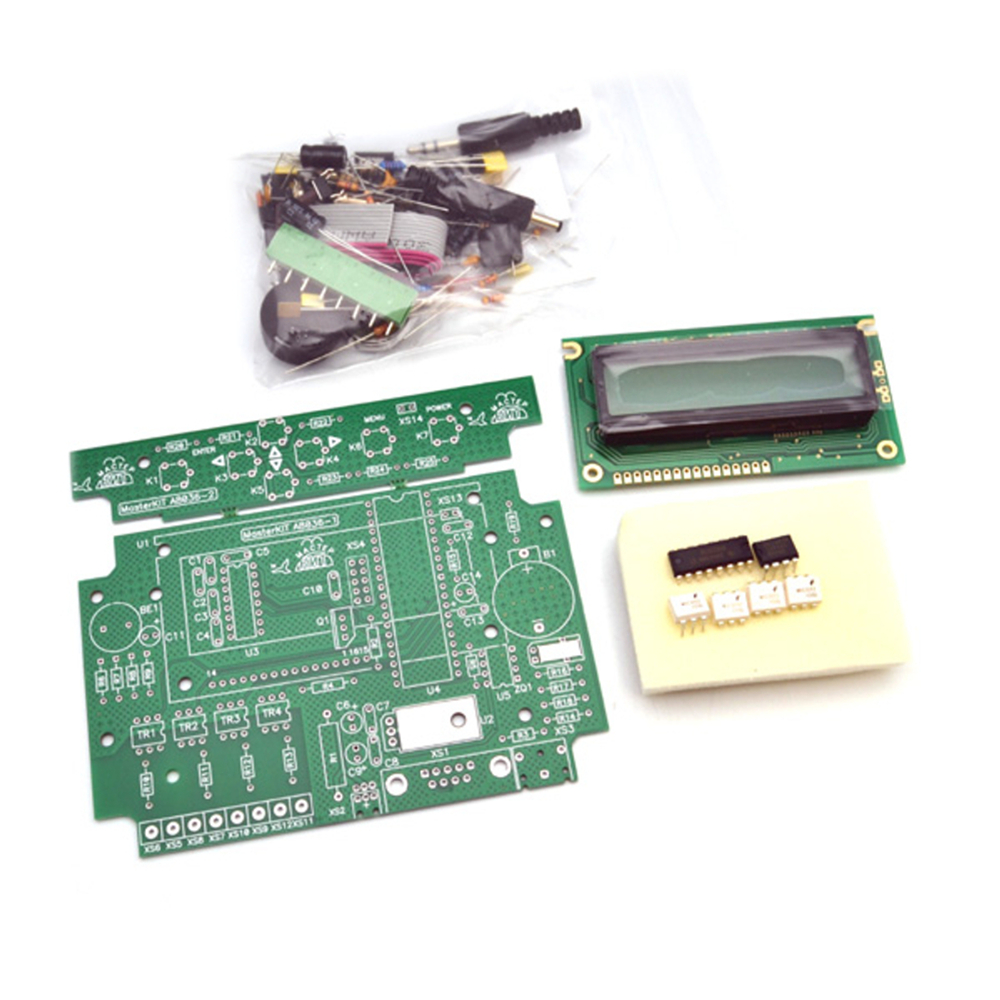

Комплект электронных компонентов, включая разъемы, панельки, батарейку и прошитый микроконтроллер - 1 шт.
Печатные платы (основная и клавиатуры) - 2 шт.
Термодатчики DS18B20 (или DS1820, DS18S20,DS1822) - 4 шт.
Инструкция - 1 шт.

Что потребуется для сборки

Изучите, пожалуйста, закладку СОПУТСТВУЮЩИЕ ТОВАРЫ: это поможет Вам в полной мере использовать возможности устройства.
Для подключения к компьютеру потребуется MA8050 Переходник USB – COM

Порядок сборки

Порядок сборки описан в инструкции.

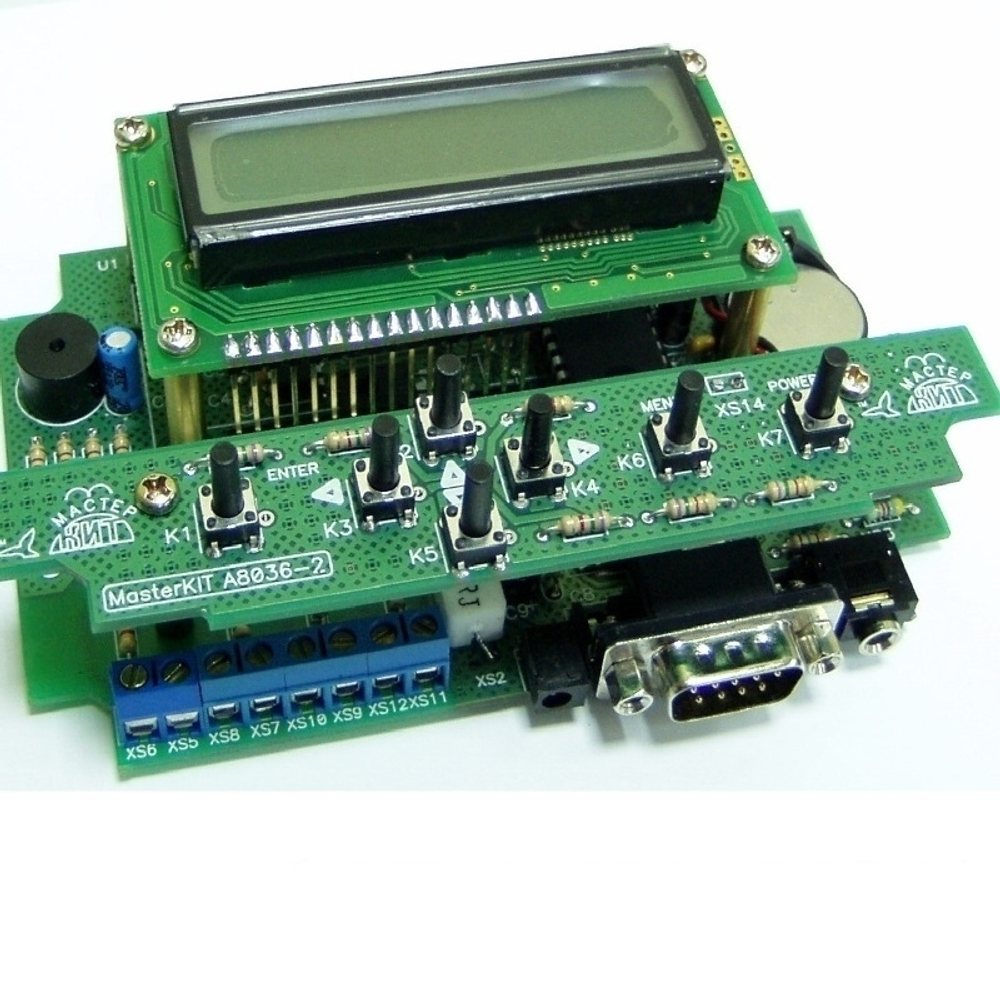

Конструктивно устройство выполнено на двух двухсторонних печатных платах из фольгированного стеклотекстолита с размерами: основная плата 123х82 мм, плата клавиатуры 123х24 мм и плата индикатора 85х44 мм.Конструкция предусматривает установку плат в корпус BOX-FB04 (который нужно приобрести отдельно), для этого в плате имеются монтажные отверстия под винты 3,0 мм. Кроме того, предусмотрены отверстия для крепления стандартного индикатора большего размера (122х44 мм).Однако в случае применения такого индикатора следует позаботиться о том, чтобы была соблюдена полярность включения подсветки, так как в различных индикаторах эти входы могут не совпадать по полярности со стандартом для которого разработана данная плата. В случае применения корпуса BOX-FB04 необходимо самостоятельно прорезать несложные отверстия для индикатора, кнопок и разъемов.Платы крепятся в корпус винтами которые входят в комплект корпуса.Для удобства подключения питающего напряжения и датчиков температуры в устройстве предусмотрены соответствующие разъемы, а для удобства подключения силовых симисторов на основной плате устройства устанавливаются клеммные винтовые зажимы.

Настройка

В меню устройства посмотрите версию прошивки (последний пункт меню)
С качайте с нашего сайта (закладка СКАЧАТЬ) все более поздние версии ПО. Последовательно установите на компьютер и обновите встроенную программу до последней версии.
Запрограммируйте модуль по инструкции.

ИНСТРУКЦИЯ НА РУССКОМ ЯЗЫКЕ

УЧЕБНИК ПО НАСТРОЙКЕ ПО
